10 thành phần phổ biến trên PCBA dành cho người mới bắt đầu

Mặc dù chúng ta đang sống trong một thế giới đầy rẫy các thiết bị điện tử, nhưng các thiết bị điện tử vẫn còn là một ẩn số. Nguyên lý hoạt động của các dự án điện tử có vẻ rất trừu tượng, vì bên trong các thiết bị này dường như không có bất kỳ bộ phận cơ học nào có thể nhìn thấy được. Không có bộ phận chuyển động nào như bánh răng hoặc trục trên bảng mạch in, cũng không có bất kỳ thay đổi trực quan đáng kể nào.

Dòng điện là vô hình và chỉ có thể nhận biết được thông qua hiệu ứng mà nó tạo ra. Do đó, đối với những người muốn dấn thân vào lĩnh vực sản xuất điện tử, việc chế tạo điện tử như một sở thích có vẻ như là một nhiệm vụ cực kỳ khó khăn. Thật khó để tưởng tượng việc chế tạo một thứ gì đó mà không hiểu đầy đủ các nguyên tắc đằng sau nó.

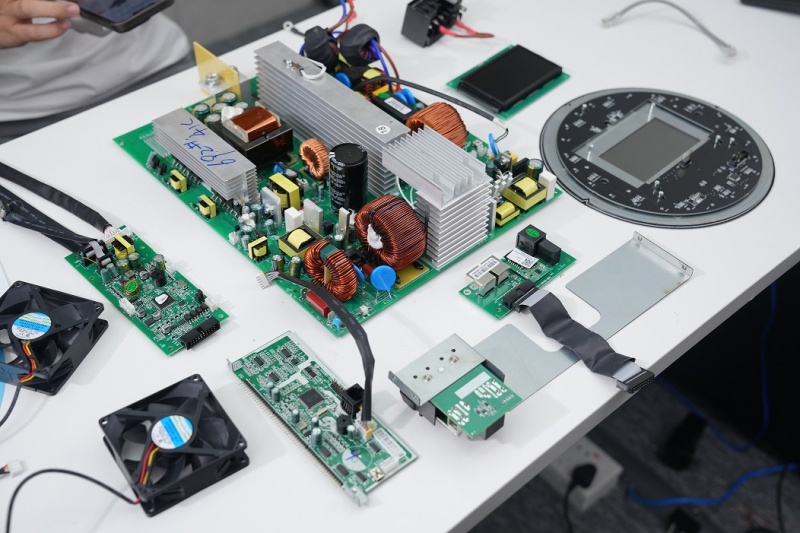

PCBA có nghĩa là gì?

PCBA là viết tắt của Printed Circuit Board Assembly, dùng để chỉ quá trình hàn, lắp, v.v. các thành phần điện tử vào bảng mạch và hàn, lắp, v.v. PCBA là một mắt xích không thể thiếu và quan trọng trong quá trình sản xuất các sản phẩm điện tử, ảnh hưởng trực tiếp đến độ ổn định hiệu suất và tuổi thọ của các sản phẩm điện tử.

Quy trình sản xuất PCBA chủ yếu bao gồm lắp ráp linh kiện, hàn, xử lý sau hàn và thử nghiệm chức năng. Đầu tiên là lắp ráp linh kiện, là quy trình hàn các linh kiện vá, linh kiện cắm, v.v. vào PCB. Sau đó là hàn, thông qua hàn sóng truyền thống hoặc hàn không chì hiện đại và các phương pháp khác, các linh kiện được cố định chắc chắn trên PCB. Sau đó, quy trình hàn chủ yếu là để loại bỏ xỉ hàn trên bề mặt PCBA, làm sạch bề mặt PCBA và kiểm tra các mối hàn và linh kiện của PCBA. Cuối cùng, tiến hành thử nghiệm chức năng, đây là bước cuối cùng trong quy trình PCBA và PCBA được thử nghiệm chức năng đầy đủ bằng nhiều thiết bị thử nghiệm khác nhau để đảm bảo tính ổn định và độ tin cậy của PCBA.

Các thành phần phổ biến trên PCBA và ký hiệu của chúng

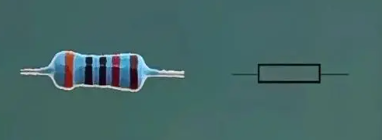

1. Điện trở

Điện trở là một trong những linh kiện điện tử được sử dụng phổ biến nhất trong PCBA, được sử dụng để giới hạn dòng điện trong mạch. Theo các vật liệu, cấu trúc và giá trị điện trở khác nhau, điện trở có thể được chia thành điện trở cố định, điện trở thay đổi và điện trở đặc biệt. Điện trở được sử dụng rộng rãi trong nhiều mạch khác nhau, chẳng hạn như mạch nguồn, mạch khuếch đại, mạch xử lý tín hiệu, v.v., để đạt được sự điều chỉnh và kiểm soát dòng điện.

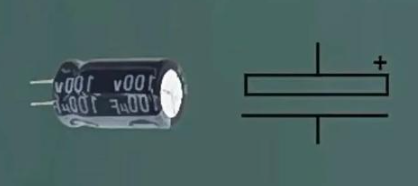

2. Tụ điện

Tụ điện là một thành phần lưu trữ điện tích và năng lượng điện, có đặc tính chặn dòng điện một chiều và cho dòng điện xoay chiều đi qua. Trong PCBA, tụ điện thường được sử dụng trong các mạch như lọc, ghép nối, điều chỉnh và bỏ qua để cải thiện hiệu suất và độ ổn định của mạch. Theo cấu trúc và ứng dụng khác nhau của chúng, tụ điện có thể được chia thành tụ điện cố định, tụ điện thay đổi và tụ điện tinh chỉnh.

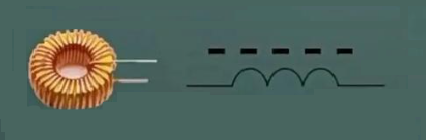

3. Cuộn cảm

Cuộn cảm, còn được gọi là cuộn cảm, có chức năng lưu trữ năng lượng từ. Trong mạch, cuộn cảm có thể ngăn chặn sự thay đổi dòng điện và đóng vai trò lọc và ổn định dòng điện. Độ tự cảm có nhiều ứng dụng trong lọc nguồn, xử lý tín hiệu và các lĩnh vực khác.

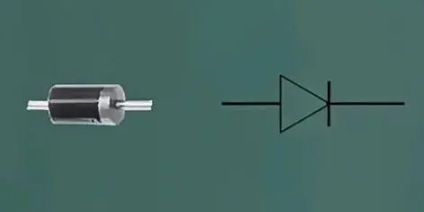

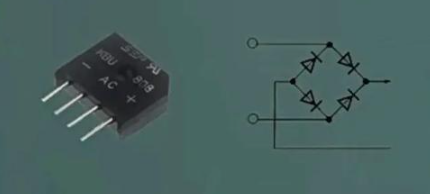

4. Điốt

Điốt là một thành phần điện tử có độ dẫn điện một chiều, được sử dụng rộng rãi trong các mạch như chỉnh lưu, phát hiện và điều chỉnh điện áp. Trong PCBA, diode có thể đạt được các chức năng như điều chỉnh điện áp, khuếch đại tín hiệu và điều khiển chuyển mạch trong mạch. Các diode phổ biến bao gồm diode silicon và diode germani, các thông số hiệu suất của chúng như điện áp rơi thuận và điện áp đánh thủng ngược xác định các tình huống ứng dụng của chúng.

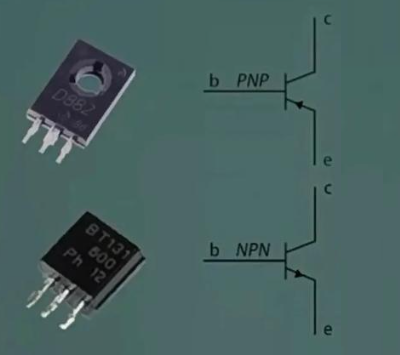

5. Transistor

Transistor là các linh kiện điện tử có các chức năng như khuếch đại và chuyển mạch, và là các thành phần cốt lõi tạo nên nhiều mạch khác nhau. Trong PCBA, transistor thường được sử dụng trong các mạch khuếch đại, mạch dao động, mạch chuyển mạch, v.v. để đạt được khuếch đại tín hiệu, chuyển đổi tần số và điều khiển mạch. Có nhiều loại transistor, bao gồm transistor lưỡng cực, transistor hiệu ứng trường, v.v., mỗi loại có các đặc điểm riêng, được sử dụng rộng rãi trong nhiều thiết bị điện tử khác nhau.

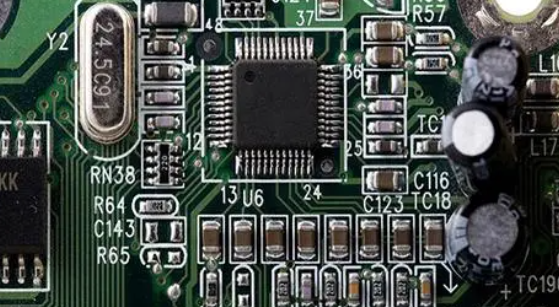

6. IC Mạch tích hợp

Mạch tích hợp là một linh kiện điện tử tích hợp nhiều linh kiện điện tử trên một chip duy nhất, với các ưu điểm như kích thước nhỏ, tiêu thụ điện năng thấp và hiệu suất ổn định. Trong PCBA, mạch tích hợp là thành phần chính để thực hiện nhiều chức năng phức tạp khác nhau, chẳng hạn như xử lý tín hiệu số, xử lý tín hiệu tương tự, giao diện truyền thông, v.v. Các mạch tích hợp phổ biến bao gồm bộ khuếch đại hoạt động, mạch cổng logic, bộ vi xử lý, v.v., được sử dụng rộng rãi trong nhiều thiết bị và hệ thống thông minh khác nhau.

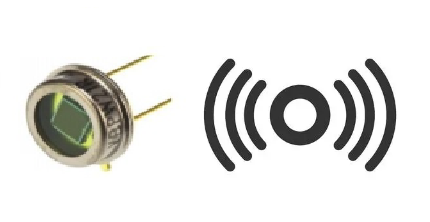

7. Cảm biến

Cảm biến có thể cảm nhận các đại lượng vật lý hoặc trạng thái trong môi trường và chuyển đổi chúng thành tín hiệu điện để đưa ra đầu ra. Trong PCBA, cảm biến thường được sử dụng để phát hiện các thông số như nhiệt độ, độ ẩm, ánh sáng, áp suất, v.v., cung cấp hỗ trợ dữ liệu để điều khiển thông minh các thiết bị điện tử. Có nhiều loại cảm biến với hiệu suất khác nhau và việc lựa chọn cảm biến phù hợp là rất quan trọng để cải thiện hiệu suất và trải nghiệm của người dùng đối với các thiết bị điện tử.



8. Bộ chỉnh lưu silicon có thể điều khiển (SCR)

Còn được gọi là thyristor, bộ chỉnh lưu silicon có thể điều khiển (SCR) tương tự như bóng bán dẫn và điốt - nguyên lý hoạt động của chúng về cơ bản là hoạt động phối hợp của hai bóng bán dẫn. Mặc dù SCR cũng có ba chân, nhưng chúng bao gồm bốn lớp vật liệu silicon thay vì ba lớp và chỉ được sử dụng làm công tắc chứ không phải bộ khuếch đại. Không giống như bóng bán dẫn đơn cần dòng điện liên tục để duy trì trạng thái bật, SCR chỉ cần một xung để kích hoạt công tắc. Chúng rất phù hợp để chuyển đổi lượng điện lớn.

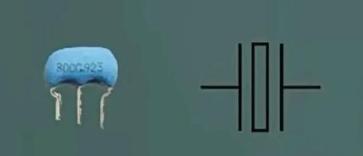

9. Bộ dao động tinh thể

Bộ dao động tinh thể cung cấp tín hiệu xung nhịp trong nhiều mạch yêu cầu thời gian chính xác và ổn định. Bằng cách dao động vật lý các vật liệu áp điện (như tinh thể), chúng tạo ra các tín hiệu điện tử tuần hoàn, do đó có tên như vậy. Mỗi bộ dao động tinh thể được thiết kế để rung ở tần số cụ thể, ổn định hơn, tiết kiệm hơn và nhỏ hơn so với các phương pháp tính thời gian khác. Đó là lý do tại sao chúng thường được sử dụng để tính thời gian chính xác trong vi điều khiển hoặc phổ biến hơn là các thành phần đồng hồ trong đồng hồ thạch anh.



10. Công tắc và rơ le

Một thành phần cơ bản và dễ bị bỏ qua, công tắc chỉ đơn giản là nút nguồn điều khiển dòng điện trong mạch bằng cách chuyển đổi giữa các mạch hở hoặc đóng. Chúng có nhiều hình dạng khác nhau, từ thanh trượt, vòng quay, nút, cần gạt, công tắc khóa, v.v. Tương tự như vậy, rơ le là công tắc điện từ hoạt động thông qua một cuộn dây điện từ, hoạt động như một nam châm tạm thời khi có dòng điện chạy qua. Chúng hoạt động như công tắc và khuếch đại dòng điện nhỏ thành dòng điện lớn hơn.

Bây giờ bạn đã quen với một số thành phần điện tử cơ bản, tại sao không thử bắt đầu tạo dự án điện tử của riêng mình? Thay vì bắt đầu với một dự án phức tạp có các chức năng nâng cao, hãy bắt đầu với một vài chức năng đơn giản. Giống như bất kỳ sở thích nào, bạn sẽ gặp phải những thách thức trong quá trình thực hiện, nhưng những rào cản này không phải là không thể vượt qua. Với các công cụ điện tử dành cho người mới bắt đầu dễ tiếp cận và giá cả phải chăng như Arduino và các công cụ CAD, cộng đồng nhà sản xuất chào đón những người đam mê và dự án mới mỗi ngày.
