Tiêu chuẩn IPC cho PCB là gì?

Bạn có biết tiêu chuẩn IPC cho PCB là gì không? IPC là một hiệp hội thương mại có mục tiêu là chuẩn hóa các yêu cầu lắp ráp và sản xuất các thiết bị và linh kiện điện tử. Hiệp hội được thành lập vào năm 1957 với tên gọi là Viện Mạch in. IPC đã phát triển hàng nghìn tiêu chuẩn và thông số kỹ thuật để điều chỉnh ngành sản xuất điện tử.

Tiêu chuẩn IPC dùng để làm gì?

Trước khi hiểu được các tiêu chuẩn IPC, trước tiên chúng ta cần biết ai đã tạo ra chúng. Tiêu chuẩn này bắt nguồn từ Hiệp hội IPC, một hiệp hội thương mại có mục tiêu là chuẩn hóa các yêu cầu lắp ráp và sản xuất các thiết bị và linh kiện điện tử. Hiệp hội được thành lập vào năm 1957 với tên gọi là Viện Nghiên cứu Mạch in. Sau đó, tên của hiệp hội được đổi thành Viện Kết nối và Đóng gói Mạch điện tử để nhấn mạnh sự mở rộng từ bo mạch trần sang các gói và linh kiện điện tử. Năm 1999, tổ chức này chính thức đổi tên thành IPC với khẩu hiệu "Hiệp hội Kết nối Ngành công nghiệp Điện tử".

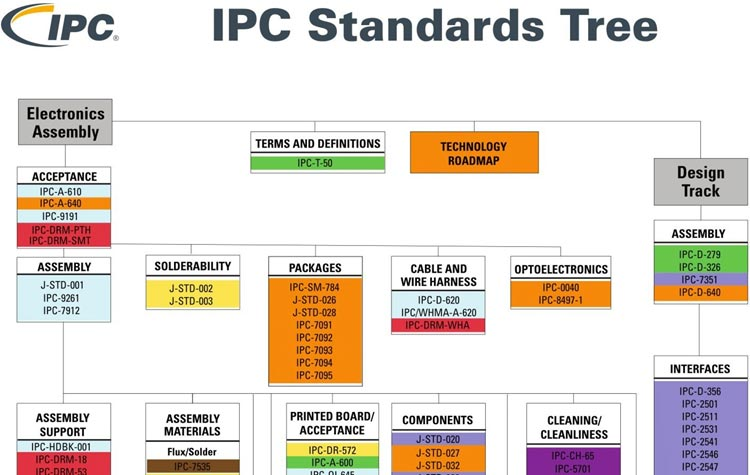

Tiêu chuẩn IPC là bộ quy tắc chấp nhận được công nhận rộng rãi nhất trong ngành công nghiệp điện tử. Tổ chức này công bố các tiêu chuẩn cho hầu hết mọi giai đoạn của chu kỳ phát triển sản phẩm điện tử, bao gồm thiết kế, mua sắm, lắp ráp, đóng gói, v.v. Nói cách khác, các tiêu chuẩn IPC đề cập đến mọi thứ trong ngành điện tử và là kiến thức cơ bản của các nhà thiết kế và nhà sản xuất. Giống như cây tiêu chuẩn IPC, có nhiều khía cạnh khác nhau của các tiêu chuẩn đều phục vụ cho sản phẩm cuối cùng. Ví dụ, IPC-A-610 tập trung vào khả năng chấp nhận các linh kiện điện tử và được các nhà sản xuất thiết bị gốc và các công ty EMS sử dụng trên toàn thế giới.

Tiêu chuẩn PCB IPC là gì?

IPC đóng vai trò quan trọng trong ngành PCB bằng cách thiết lập các tiêu chuẩn bao gồm mọi giai đoạn sản xuất PCB từ thiết kế đến sản xuất. Các tiêu chuẩn này đảm bảo tính nhất quán và khả năng tương thích trong suốt quá trình sản xuất PCB. Trong giai đoạn thiết kế, các tiêu chuẩn IPC hướng dẫn các định dạng tệp, phần mềm thiết kế PCB, hướng dẫn thiết kế và tài liệu sản phẩm điện tử. Chúng cũng ảnh hưởng đến việc lựa chọn vật liệu của các thành phần PCB, thiết bị gắn trên bề mặt và xử lý bề mặt. Ngoài ra, các tiêu chuẩn này rất cần thiết để thử nghiệm và đánh giá khả năng chấp nhận của các bo mạch in.

Khi nói đến hàn, các tiêu chuẩn IPC bao gồm nhiều kỹ thuật khác nhau, bao gồm hàn chảy, hàn sóng và hàn. Các hướng dẫn này giúp các công ty xác định xem các thành phần điện và điện tử của họ có đáp ứng được kỳ vọng về chất lượng trong quá trình sản xuất hay không. Các tiêu chuẩn IPC cũng đề cập đến các cụm dây cáp và dây nịt để đảm bảo chúng đáp ứng các tiêu chuẩn. Tiêu chuẩn IPC được công nhận rộng rãi nhất cho PCB là IPC-6011, trong đó nêu rõ các yêu cầu về hiệu suất đối với PCBS. Tuy nhiên, IPC-6012 cụ thể hơn và quản lý chất lượng và hiệu suất của PCB cứng. IPC-6012 bao gồm mọi thứ từ cách chế tạo PCB đến độ dày và tính toàn vẹn của lớp đồng. Việc tuân thủ tiêu chuẩn này đảm bảo rằng PCB đáp ứng được các kỳ vọng về hiệu suất điện và cơ. Cho dù bạn đang tạo bo mạch cho máy tính cao cấp hay thiết bị tiêu dùng nhỏ, việc tuân thủ các tiêu chuẩn PCB IPC là rất quan trọng để đáp ứng được kỳ vọng của ngành và khách hàng.

Mức độ IPC của PCB là gì?

Một trong những tiêu chuẩn công nghiệp được sử dụng rộng rãi nhất trong sản xuất bảng mạch in là IPC-A-610C về Khả năng chấp nhận của các cụm điện tử và IPC-A-600 về Khả năng chấp nhận của các bảng mạch in. Tiêu chuẩn này chủ yếu được sử dụng để kiểm tra đầu vào của các bảng mạch trần từ nhà chế tạo PCB. Trong tài liệu IPC-A-610C, các sản phẩm điện tử được chia thành cấp độ 1, cấp độ 2 và cấp độ 3. Cấp độ càng cao, các điều kiện kiểm tra chất lượng càng nghiêm ngặt. Sau đây là cách phân chia 3 cấp độ:

Sản phẩm cấp độ 1: được gọi là sản phẩm điện tử đa năng. Bao gồm các sản phẩm điện tử tiêu dùng, một số máy tính và thiết bị ngoại vi của chúng, và các sản phẩm có mục đích chính là sử dụng các chức năng.

Sản phẩm cấp độ 2: được gọi là sản phẩm điện tử dịch vụ chuyên dụng. Bao gồm thiết bị truyền thông, thiết bị công nghiệp và thương mại phức tạp và các thiết bị đo lường hiệu suất cao, tuổi thọ cao. Trong môi trường sử dụng bình thường, loại sản phẩm này không được trục trặc.

Sản phẩm cấp độ 3: được gọi là sản phẩm điện tử hiệu suất cao. Bao gồm thiết bị quân sự và dân sự có độ tin cậy cao, tuổi thọ cao có thể tiếp tục hoạt động. Loại sản phẩm này không được phép xảy ra bất kỳ sự cố gián đoạn nào trong quá trình sử dụng và đồng thời, cần đảm bảo thiết bị khởi động và vận hành đáng tin cậy trong môi trường khắc nghiệt. Chẳng hạn như thiết bị cứu sinh y tế và tất cả các hệ thống thiết bị quân sự.

Tiêu chuẩn IPC cho PCB

IPC đã tạo ra một số tiêu chuẩn cho thiết kế, sản xuất và lắp ráp bảng mạch in (PCB):

IPC-2221

Một tiêu chuẩn chung bao gồm hầu hết mọi khía cạnh của thiết kế PCB, bao gồm các cân nhắc về điện, thiết kế nhiệt và thiết kế sẵn sàng sản xuất.

IPC-2222

Hướng dẫn thiết kế mặt cắt ngang PCB cứng, bao gồm các khuyến nghị về độ dày của bo mạch, tỷ lệ khung lỗ và khoảng cách điện môi.

IPC-2223

Tiêu chuẩn thiết kế Flex-PCB đáng tin cậy, bao gồm các hướng dẫn về lựa chọn vật liệu, kiểm soát trở kháng và vị trí đặt miếng đệm.

IPC-2224

Tiêu chuẩn cho PCB dạng thẻ PC, bao gồm các yêu cầu thiết kế cho vật liệu hữu cơ và vô cơ, và các kết nối đơn, đôi hoặc nhiều lớp.

IPC-A-610

Tiêu chuẩn lắp ráp PCB phân loại PCB thành ba cấp chất lượng, trong đó Lớp 1 là thấp nhất và Lớp 3 là cao nhất.

IPC-6011

Thông số kỹ thuật chung về hiệu suất cho bo mạch in

IPC-6012

Đánh giá hiệu suất và thông số kỹ thuật cho bo mạch in cứng

IPC-6013

Đánh giá hiệu suất và thông số kỹ thuật cho bo mạch in mềm

IPC-6016

Hiệu suất cố định và thông số kỹ thuật của HDI hoặc bo mạch in có lớp kết nối mật độ cao

IPC-SM-840

Đánh giá và hiệu suất của hiệu suất cố định

IPC-HM-860

Thông số kỹ thuật mạch lai nhiều lớp

J-STD-003

Kiểm tra khả năng hàn cho bo mạch in

IPC-A-600F

Điều kiện chấp nhận cho bo mạch in

IPC-4761

Hướng dẫn thiết kế để bảo vệ bo mạch in qua các cấu trúc

Tiêu chuẩn IPC-A-610 là gì?

Tiêu chuẩn IPC-A-610 là một trong những tiêu chuẩn được công nhận rộng rãi nhất trong ngành điện tử, đặc biệt tập trung vào khả năng chấp nhận các cụm điện tử. Tiêu chuẩn này cung cấp các hướng dẫn và tiêu chí chi tiết để kiểm tra các cụm PCB, để các cụm này đáp ứng các mức chất lượng cần thiết cho mục đích sử dụng dự kiến. Nội dung chính của nó bao gồm:

1. Tiêu chuẩn hàn

2. Vị trí linh kiện

3. Lỗi lắp ráp PCB

4. Các loại lắp ráp điện tử

5. Lắp ráp cơ khí

6. Lớp phủ và đổ khuôn

7. Yêu cầu vệ sinh

8. Lắp ráp cáp và dây điện

9. Quấn dây không hàn

10. Tiêu chuẩn cho các kết nối như vậy.

11. Kiểm tra và thử nghiệm
