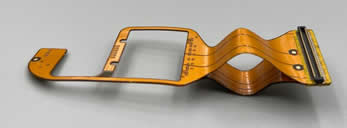

PCB linh hoạt

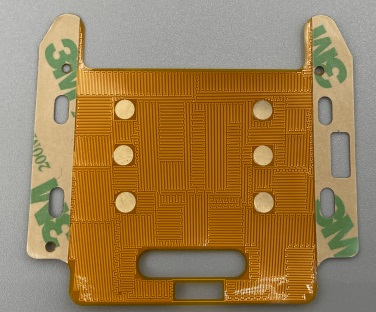

FPC một mặt
Mạch in linh hoạt một mặt (mạch flex 1 lớp) là mạch flex có một lớp mạch đồng trên một vật liệu nền (thường là Polyimide) và có một lớp phủ Polyimide được ép lên mạch đồng để chỉ có một mặt đồng được lộ ra, do đó chỉ cho phép tiếp cận mạch đồng từ một mặt, so với mạch flex truy cập kép cho phép tiếp cận từ cả mặt trên và mặt dưới của mạch flex.
Vì chỉ có một lớp mạch đồng, nên nó còn được gọi là mạch in linh hoạt 1 lớp hoặc mạch linh hoạt 1 lớp, hoặc thậm chí là FPC 1 lớp hoặc FPC 1L.

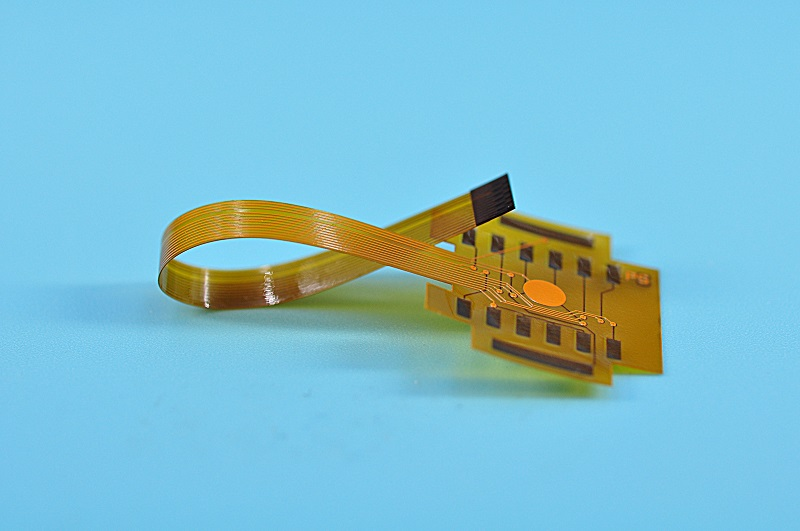

FPC hai mặt
Bảng mạch linh hoạt hai mặt bao gồm vật liệu bọc đồng linh hoạt hai mặt với lớp phủ mở ở một hoặc hai mặt. Có hai lớp dẫn điện (thường là đồng) với một lớp cách điện (thường là Polyimide) ở giữa và hai lớp dẫn điện được kết nối điện tử thông qua các lỗ mạ xuyên qua (PTH). Đôi khi, không có PTH trong mạch mềm hai lớp, vì mục đích thiết kế của mạch dưới cùng là để hỗ trợ độ cứng của mạch, hoặc để kiểm soát trở kháng hoặc mục đích đặc biệt khác.
Lớp phủ được làm bằng Polyimide và đã được cắt sẵn trước khi ép thành mạch đồng, do đó có thể tiếp cận PAD và các ngón tay vàng từ cả hai mặt thông qua lớp phủ hoặc lỗ mở mặt nạ hàn. Dầu mềm cũng có thể được sử dụng làm lớp phủ hoặc mặt nạ hàn để bảo vệ các mạch khỏi bị oxy hóa và hàn.
Mạch mềm hai lớp cho phép thiết kế mạch phức tạp hơn so với FPC một mặt và FPC truy cập kép, tăng mật độ dây dẫn trên mỗi đơn vị diện tích và tiết kiệm không gian hơn nữa bằng cách lắp các thành phần ở cả hai mặt.
Tất cả các chất làm cứng, băng dính, vật liệu chắn EMI và các vật liệu khác có thể được đặt ở bất kỳ đâu trong mạch hai lớp.
FPC nhiều lớp
Mạch flex nhiều lớp dùng để chỉ mạch flex có nhiều hơn 2 lớp mạch. Ba hoặc nhiều lớp dẫn điện linh hoạt với các lớp cách điện linh hoạt giữa mỗi lớp, được kết nối với nhau thông qua lỗ kim loại hóa qua các lỗ/vias và lớp mạ để tạo thành đường dẫn điện giữa các lớp khác nhau và bên ngoài là các lớp cách điện polyimide.
Thông thường, mạch flex nhiều lớp là sự kết hợp của một số mạch flex hai mặt và mạch flex một lớp, do đó chưa có lớp phủ đồng linh hoạt. Các lớp nhiều lớp có thể hoặc không được liên tục ghép lại với nhau trong suốt quá trình sản xuất. Nếu nhu cầu thiết kế của bạn yêu cầu độ linh hoạt tối đa, thì việc ghép liên tục có thể không phù hợp.
Mạch flex nhiều lớp được làm bằng polyimide nhẹ hơn ít nhất 1/3 so với PCB FR4 cứng, nhưng vì có nhiều lớp nên nó mất đi độ linh hoạt của PCB linh hoạt một mặt, hai mặt, nhưng hầu hết các sản phẩm này không cần độ linh hoạt. Mạch nhiều lớp phổ biến nhất là 4L, 6L và 8L. 10L hoặc mạch hơn 10L hiếm khi được sử dụng trên thị trường.
PCB xếp chồng linh hoạt
Mỗi loại PCB xếp chồng linh hoạt có các tùy chọn xếp chồng riêng và mỗi loại phù hợp với từng ứng dụng cụ thể.

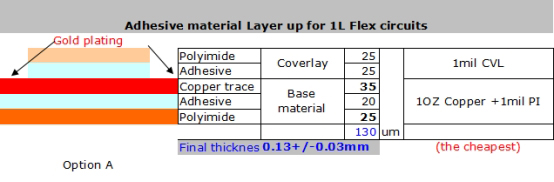

1. FPC một mặt
Dưới đây là cách xếp chồng mạch mềm đơn giản và rẻ nhất cũng như là bảng mạch mềm phổ biến nhất được sử dụng trước đây, vì độ dày mỏng nhất, FPC 1 lớp là linh hoạt nhất so với các loại FPC khác và đây là một trong những lý do khiến mọi người chuyển từ Bảng cứng sang bảng mềm.
2. FPC hai mặt

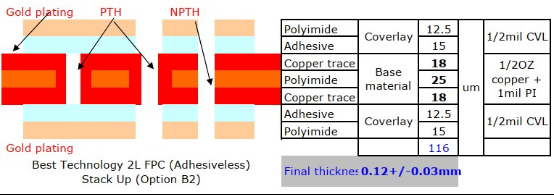

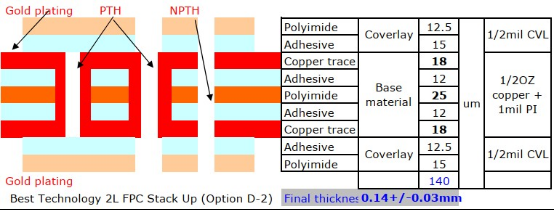

Dưới đây là cách xếp chồng/lớp phổ biến nhất của mạch mềm hai lớp:
Laminate không keo cũng có sẵn và trên thực tế, nó rất phổ biến vì kỹ sư muốn có độ dày mỏng hơn, bán kính uốn cong lớn hơn, hóa chất và nhiệt độ cao, thoát khí thấp, ổn định kích thước, linh hoạt hơn, vòng đời dài hơn và kiểm soát trở kháng, v.v.

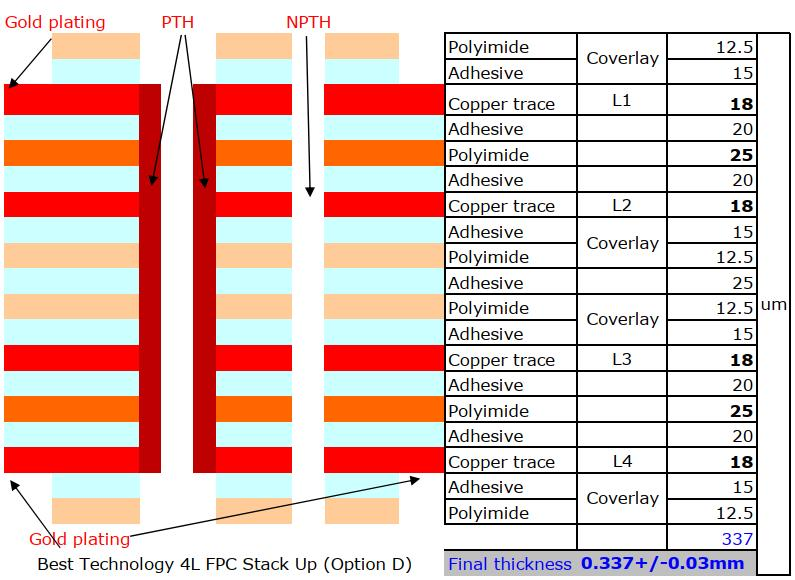

Sau đây là danh sách các mạch linh hoạt 4 lớp thông thường:
Vật liệu PCB linh hoạt
Thương hiệu: Dupont / Doosan / Grace / Panasonic / SYL / Tailfex / ThinFlex / VentecVật liệu cơ sở: Polyimide / PET
Độ dày vật liệu cơ sở (không bao gồm CU): 12um / 18um / 25um / 50um / 75um / 100um / 125um / 150um
Loại lớp phủ: Polyimide (màu vàng, trắng, đen, trong suốt), PET; Dầu mặt nạ hàn (xanh lá cây, xanh lam, đen, trắng, vàng, đỏ, trong suốt)
Giá trị Tg: 130 / 150
Không chứa halogen: Có
ROHS: Có
Độ cháy: 94V-0
Độ bền điện môi: >=1,35 KV/mm
Quấn & Xoắn: ≤ 1%
Ứng dụng PCB linh hoạt
Cảm biến quang học cho A/V & Máy tính (hoặc CDP & DVDP)Máy ảnh kỹ thuật số
Động cơ Capstan cho Camcoder & VCR
Động cơ rung cho Điện thoại di động
Động cơ bước
Công tắc màng
Cáp dây linh hoạt
Ứng dụng tĩnh
Máy in
Robot (cánh tay)
Ăng ten

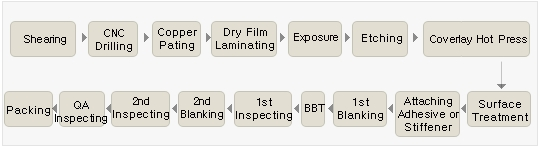

Quy trình sản xuất FPC
Đây là quy trình sản xuất đơn giản của mạch linh hoạt, chào mừng bạn đến thăm nhà máy Công nghệ tốt nhất tại Trung Quốc hoặc đến thăm nhà máy lắp ráp của chúng tôi tại Việt Nam, để xem quy trình sản xuất thực tế của mạch flex.
Là nhà sản xuất chuyên nghiệp về bảng mạch đa năng tại Trung Quốc, Best Technology luôn có thể biến ước mơ về bảng mạch của bạn thành hiện thực. Chào mừng bạn liên hệ với chúng tôi bất cứ lúc nào để yêu cầu về mạch linh hoạt.
