Cách đọc bảng mạch và sơ đồ mạch?

Cách đọc bảng mạch và sơ đồ mạch là kỹ năng cơ bản đối với bất kỳ ai quan tâm đến điện tử. Cho dù bạn là người mới bắt đầu hay là kỹ thuật viên, việc biết cách đọc các sơ đồ này là rất quan trọng.

Làm thế nào để hiểu về bảng mạch in?

Bảng mạch in là thành phần cơ bản của các linh kiện điện tử được kết nối với nhau thông qua các đường dẫn điện được in trên bảng mạch. Chúng ta có thể thấy nó ở khắp mọi nơi. Chúng kết nối và hỗ trợ nhiều thành phần khác nhau bằng các đường dẫn điện, miếng đệm và các tính năng khác. Để hiểu về PCB, hãy bắt đầu bằng cách xác định các phần chính của nó: nguồn điện, đường dẫn tín hiệu và nối đất. Tìm kiếm các mẫu bố trí, thường tuân theo một luồng logic.

Các loại bảng mạch

Bảng mạch có nhiều loại khác nhau, mỗi loại được thiết kế cho các ứng dụng và quy trình cụ thể. Ở đây, chúng ta sẽ khám phá các loại bảng mạch khác nhau dựa trên quy trình sản xuất riêng của chúng, bao gồm HDI, thanh cái, siêu mỏng, chất nền IC, Tg cao, đồng nặng, RF và PCB điều khiển trở kháng.

PCB kết nối mật độ cao (HDI)

PCB HDI được thiết kế cho các thiết bị điện tử nhỏ gọn và phức tạp. Chúng có mật độ dây dẫn cao hơn trên một đơn vị diện tích so với PCB truyền thống. Quy trình này bao gồm các microvia, via chôn và via mù để tạo ra các đường dẫn phức tạp. Công nghệ HDI cho phép nhiều thành phần hơn trên một bo mạch nhỏ hơn, nâng cao hiệu suất và giảm kích thước. Loại PCB này thường được sử dụng trong điện thoại thông minh, máy tính bảng và các tiện ích công nghệ cao khác. PCB HDI mà Naisi có thể sản xuất là:

1+N+1

2+N+2

3+N+3

4+N+4

PCB thanh cái

PCB thanh cái là bo mạch chuyên dụng xử lý tải dòng điện cao hiệu quả. Nó thuộc về PCB đồng nặng. Chúng sử dụng các lớp đồng dày để dẫn điện với điện trở tối thiểu. Quy trình thanh cái bao gồm việc tích hợp các thanh đồng dày này vào PCB để phân phối điện đồng đều. Chúng chủ yếu được sử dụng trong xe điện, nguồn điện và máy móc công nghiệp.

PCB siêu mỏng

PCB siêu mỏng được thiết kế cho các ứng dụng mà không gian và trọng lượng là những hạn chế quan trọng. Những bo mạch này có thể mỏng tới 0,2mm, cho phép chúng vừa với các thiết bị mỏng như thiết bị đeo và cấy ghép y tế. Quy trình sản xuất tập trung vào việc sử dụng vật liệu mỏng hơn và kỹ thuật khắc chính xác để đạt được độ dày mong muốn mà không ảnh hưởng đến chức năng.

PCB nền IC

PCB nền IC đóng vai trò là cơ sở cho mạch tích hợp (IC). Chúng cung cấp kết nối giữa IC và PCB. Các PCB này rất quan trọng trong các thiết bị như bộ xử lý, mô-đun bộ nhớ và card đồ họa, nơi độ chính xác và độ tin cậy là tối quan trọng.

PCB Tg cao

PCB Tg cao (nhiệt độ chuyển thủy tinh) được thiết kế để chịu được nhiệt độ cao hơn. Giá trị Tg biểu thị nhiệt độ mà vật liệu PCB chuyển từ trạng thái cứng sang trạng thái mềm. PCB Tg cao sử dụng vật liệu có giá trị Tg trên 170. Vì vậy, chúng được sử dụng rộng rãi trong các ứng dụng ô tô, hàng không vũ trụ và công nghiệp.

PCB đồng nặng

PCB đồng nặng có lớp đồng dày hơn đáng kể so với PCB tiêu chuẩn. Quy trình này bao gồm mạ thêm đồng để đạt được độ dày 3oz/ft² trở lên. Các bo mạch này xử lý dòng điện và chu kỳ nhiệt cao, khiến chúng trở nên lý tưởng cho thiết bị điện tử công suất, bộ điều khiển động cơ và hệ thống phân phối điện năng cao.

PCB tần số vô tuyến (RF)

PCB RF được thiết kế cho các ứng dụng tần số cao. Chúng sử dụng các vật liệu đặc biệt như PTFE (Teflon) để giảm thiểu mất tín hiệu và nhiễu. Loại PCB này luôn yêu cầu kiểm soát chính xác độ dày điện môi và chiều rộng dây dẫn để đảm bảo tính toàn vẹn của tín hiệu tối ưu. PCB RF rất cần thiết trong các thiết bị truyền thông, hệ thống radar và thiết bị vi sóng.

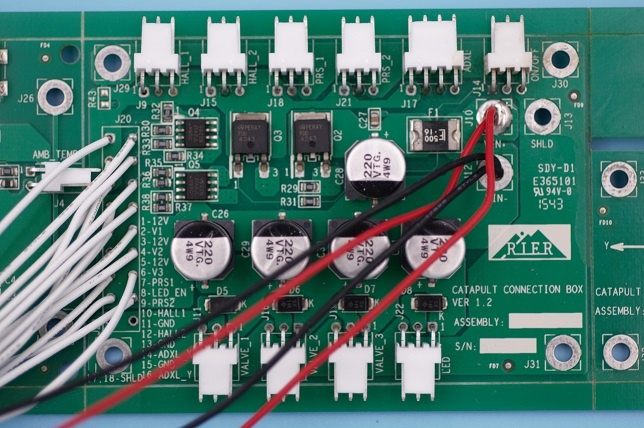

Các số trên bảng mạch có nghĩa là gì?

Các số và chữ cái trên bảng mạch biểu thị các giá trị thành phần, ký hiệu tham chiếu và đôi khi là mã sản xuất. Ký hiệu tham chiếu (như R cho điện trở, C cho tụ điện) giúp xác định từng thành phần. Các số thường biểu thị thứ tự đặt hoặc các giá trị cụ thể (ví dụ: R1, R2 cho điện trở thứ nhất và thứ hai).

Ngoài ra, một số nhà thiết kế thích thiết kế số sê-ri trên bảng PCB, chẳng hạn như 202400001…202400002. Đối với loại số này, chúng luôn hướng đến mục đích dễ dàng nhận dạng trong quá trình lắp ráp hoặc thử nghiệm.

Làm thế nào để đọc bảng mạch?

Việc đọc bảng mạch bao gồm một số bước. Trước tiên, hãy làm quen với bố cục và các thành phần của bo mạch. Xác định các bộ phận chính như vi điều khiển, điện trở, tụ điện và đầu nối. Theo dõi các đường dẫn hoặc dấu vết để hiểu các kết nối. Sử dụng các ký hiệu tham chiếu để khớp các thành phần với các ký hiệu sơ đồ của chúng.

Tiêu chuẩn cho các ký hiệu điện tử

Các ký hiệu điện tử tuân theo các hướng dẫn chuẩn hóa để đảm bảo tính nhất quán. Các tiêu chuẩn phổ biến nhất bao gồm IEEE, IEC và ANSI. Các ký hiệu này biểu thị các thành phần khác nhau như điện trở, tụ điện, điốt và bóng bán dẫn. Hiểu các ký hiệu này là điều cần thiết để đọc sơ đồ chính xác. Sau đây là một số giải thích về ký hiệu điện tử phổ biến trong sơ đồ mạch:

1. VCC - nguồn điện dương.

2. GND - nguồn điện nối đất hoặc âm.

3. R - điện trở.

4. C - tụ điện.

5. L - cuộn cảm.

6. Q - bóng bán dẫn hoặc bóng bán dẫn hiệu ứng trường (FET).

7. JP - đầu nối hoặc phích cắm/ổ cắm.

8. IC - mạch tích hợp hoặc chip.

9. + / - - đầu vào/ra của tín hiệu.

10. NC - không có kết nối hoặc chân không sử dụng.

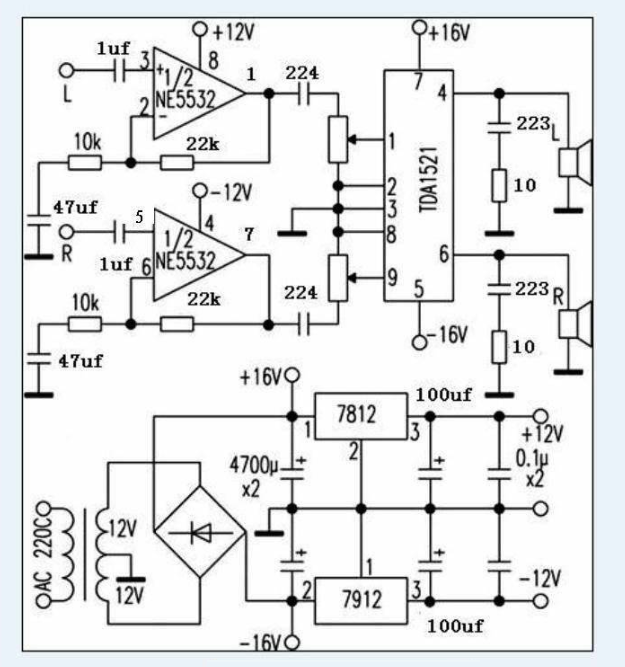

Làm thế nào để đọc sơ đồ mạch cho người mới bắt đầu?

Đọc bản vẽ sơ đồ mạch có thể được tham khảo bởi các bậc thầy có kinh nghiệm. Nhìn chung, khi đọc sơ đồ mạch, đầu tiên là nhìn vào vòng lặp chính. Sau đó nhìn vào vòng lặp điều khiển, các yêu cầu của vòng lặp điều khiển là từ trên xuống dưới hoặc từ trái sang phải. Sơ đồ mạch chủ yếu bao gồm bốn phần: ký hiệu linh kiện, kết nối, nút và chú thích/ghi chú.

1. Ký hiệu linh kiện

Những ký hiệu này biểu thị các linh kiện thực tế trong mạch. Hình dạng của chúng có thể không giống với linh kiện thực tế và thậm chí có thể hoàn toàn khác. Tuy nhiên, chúng thường biểu thị các đặc điểm của linh kiện và số chân cắm khớp với linh kiện thực tế.

Đọc bài đăng khác của chúng tôi về

2. Kết nối

Những ký hiệu này biểu thị các dây trong mạch thực tế. Mặc dù chúng xuất hiện dưới dạng các đường trong sơ đồ mạch, nhưng chúng thường không phải là các đường mà là các hình dạng khác nhau của các khối lá đồng trên các bảng mạch in (PCB) thường dùng. Ví dụ, nhiều kết nối trong sơ đồ mạch vô tuyến có thể không phải là hình dạng đường trên PCB mà là các hình dạng cụ thể của màng đồng.

3. Nút

Những ký hiệu này biểu thị các kết nối giữa nhiều chân cắm hoặc dây linh kiện. Tất cả các chân cắm và dây linh kiện được kết nối với một nút đều dẫn điện, bất kể số lượng.

4. Bình luận/ghi chú

Những ký hiệu này rất quan trọng trong sơ đồ mạch. Tất cả văn bản trong sơ đồ mạch có thể được phân loại là ghi chú. Khi xem xét kỹ sơ đồ mạch, bạn sẽ thấy các chú thích ở khắp mọi nơi, được sử dụng để chỉ ra các kiểu linh kiện, tên và thông tin khác.
