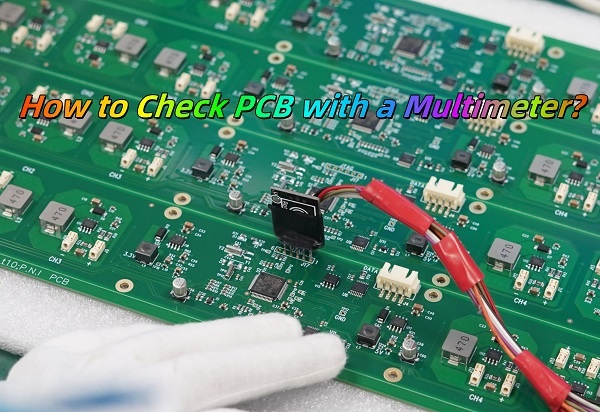

Làm thế nào để kiểm tra PCB bằng đồng hồ vạn năng?
- Views
- 12 Nov 2024
Các lỗi PCB phổ biến chủ yếu tập trung vào các thành phần như tụ điện, điện trở, cuộn cảm, điốt, bóng bán dẫn, MOSFET, chip tích hợp (IC) và tinh thể. Một số hư hỏng rõ ràng có thể được phát hiện bằng mắt thường, trong khi một số khác cần sử dụng các công cụ. Hôm nay, chúng ta hãy tìm hiểu cách khắc phục sự cố lỗi PCB bằng đồng hồ vạn năng.

Bạn sẽ chẩn đoán PCB bị lỗi bằng cách trực quan như thế nào?
Đối với một số bảng mạch in, chúng ta có thể kiểm tra bằng mắt thường. Sau đây là một số cách phổ biến để thực hiện:
1. Kiểm tra tình trạng của các thành phần
Khi bạn nhận được PCB bị lỗi, trước tiên hãy quan sát xem có bất kỳ hư hỏng thành phần rõ ràng nào không, chẳng hạn như tụ điện phân bị cháy hoặc phồng, điện trở bị cháy và các thiết bị nguồn bị hỏng.

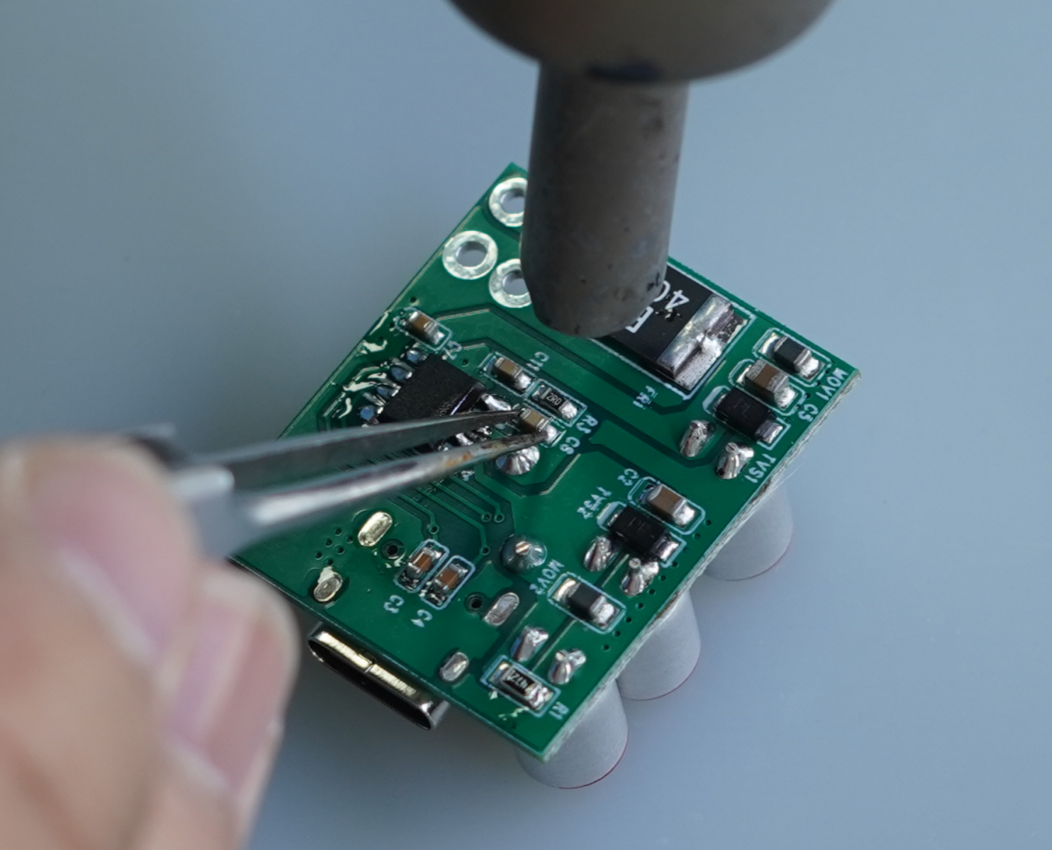

2. Kiểm tra mối hàn của PCB
Kiểm tra xem bảng mạch in (PCB) có bị biến dạng hoặc cong vênh không; có bất kỳ mối hàn nào lỏng lẻo hoặc kém không; lớp phủ đồng trên PCB có bị nhấc lên, cháy hoặc bị đen không.

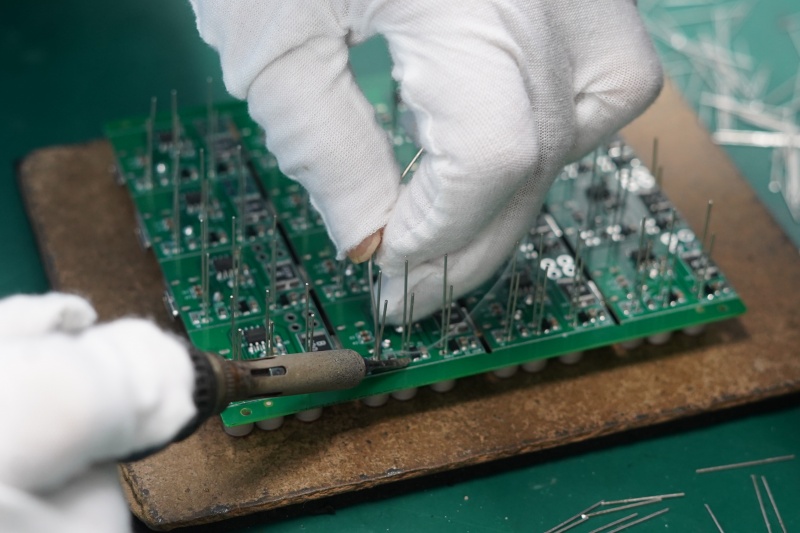

3. Kiểm tra các phích cắm linh kiện
Đảm bảo định hướng đúng của mạch tích hợp, điốt và bộ biến áp nguồn PCB.
Làm thế nào để kiểm tra PCB bằng đồng hồ vạn năng?
Trước khi bắt đầu kiểm tra PCB, hãy đảm bảo bạn có đúng công cụ và môi trường. Sau đây là danh sách kiểm tra để bạn bắt đầu:
An toàn là trên hết: Đeo găng tay chống tĩnh điện và đảm bảo bạn đang làm
việc trên tấm chống tĩnh điện để tránh làm hỏng PCB.
Lựa chọn đồng hồ vạn năng: Chọn đồng hồ vạn năng có khả năng đo điện áp, điện trở và tính liên tục. Đồng hồ vạn năng kỹ thuật số được ưu tiên vì độ chính xác.
Kiểm tra trực quan: Kiểm tra PCB để tìm các dấu hiệu hư hỏng có thể nhìn thấy như các thành phần bị cháy, dấu vết bị hỏng hoặc cầu hàn.
Tắt nguồn bo mạch: Luôn kiểm tra PCB khi tắt nguồn để tránh mọi nguy cơ về điện và làm hỏng đồng hồ vạn năng.
Bạn kiểm tra từng thành phần trên PCB như thế nào?
Kiểm tra từng thành phần như điện trở, tụ điện và điốt có thể xác định chính xác lỗi. Sau đây là cách tiếp cận chung:
Điốt
Transistor
MOSFET
Tụ điện phân
Làm thế nào để kiểm tra điốt?
1. Đặt đồng hồ vạn năng loại MF47 để đo điện trở.
2. Đặt đầu dò màu đỏ và đen vào hai đầu của diode và đọc giá trị.
3. Hoán đổi đầu dò và đo lại.
4. Đánh giá dựa trên hai phép đo: điện trở thuận của diode germani công suất nhỏ là 300-500Ω, diode silicon khoảng 1kΩ hoặc lớn hơn. Điện trở ngược của diode germani là hàng chục
kilo-ohm và diode silicon trên 500kΩ (các giá trị nhỏ hơn nhiều đối với diode công suất cao). Một diode tốt có điện trở thuận thấp và điện trở ngược cao, và sự chênh lệch càng lớn thì càng tốt.
5. Nếu cả điện trở thuận và ngược đều rất thấp, diode bị đoản mạch; nếu cả hai đều rất cao hoặc vô hạn, diode bị hở mạch và cần phải loại bỏ.
Làm thế nào để kiểm tra Transistor?
1. Đặt đồng hồ vạn năng kỹ thuật số ở chế độ diode.
2. Đo mối nối PN bằng đầu dò. Nếu dẫn về phía trước, giá trị hiển thị là điện áp rơi về phía trước của tiếp giáp PN.
3. Xác định cực thu và cực phát: đo điện áp rơi về phía trước của hai tiếp giáp PN, điện áp rơi lớn hơn là cực phát (e) và điện áp rơi nhỏ hơn là cực thu (c). Nếu đầu dò màu đỏ được kết nối với cực chung, bóng bán dẫn là loại NPN và cực chung là cực gốc (b); nếu đầu dò màu đen được kết nối với cực chung, bóng bán dẫn là loại PNP và cực chung là cực gốc (b).
4. Đối với thử nghiệm trong mạch, hãy đo điện trở về phía trước và phía sau của tiếp giáp PN để xác định xem bóng bán dẫn có bị hỏng không. Nếu điện trở nhánh lớn hơn điện trở về phía trước của tiếp giáp PN, phải có sự chênh lệch rõ ràng giữa điện trở về phía trước và phía sau, nếu không, tiếp giáp PN bị hỏng.

Cách kiểm tra MOSFET?
1. Kết nối đầu dò màu đen với cực thoát (D) và đầu dò màu đỏ với cực nguồn (S), điện trở phải là 500-600.
2. Không di chuyển đầu dò màu đen, chạm vào cực cổng (G) bằng đầu dò màu đỏ, sau đó
đo lại cực nguồn (S); cực này phải dẫn điện.
3. Nối đầu dò màu đỏ với cực thoát (D), chạm vào cực cổng (G) bằng đầu dò màu đen, sau đó đo lại cực nguồn (S); điện trở phải giống với phép đo đầu tiên, cho biết MOSFET đang hoạt động bình thường.
Làm thế nào để kiểm tra tụ điện phân?
1. Chọn phạm vi thích hợp trên đồng hồ vạn năng loại MF47 dựa trên dung lượng của tụ điện. Sử dụng phạm vi R×1K cho tụ điện dưới 47μF và phạm vi R×100 cho tụ điện trên 47μF.
2. Nối đầu dò màu đỏ với cực âm và đầu dò màu đen với cực dương của tụ điện.
3. Khi tiếp xúc ban đầu, kim đồng hồ vạn năng sẽ lệch sang phải rồi từ từ trở về bên trái cho đến khi dừng ở một vị trí nhất định (gần vô cực). Giá trị này là điện trở rò rỉ về phía trước của tụ điện; giá trị càng lớn thì hiệu suất của tụ điện càng tốt.
4. Hoán đổi các đầu dò và lặp lại quy trình. Giá trị đo được sẽ là điện trở rò rỉ ngược, nhỏ hơn một chút so với điện trở rò rỉ thuận.
5. Nếu không xảy ra hiện tượng tích điện (kim không di chuyển), tụ điện bị hở hoặc ngắn mạch bên trong. Nếu điện trở rất nhỏ hoặc bằng không, tụ điện bị rò rỉ hoặc đã hỏng và không thể sử dụng.
