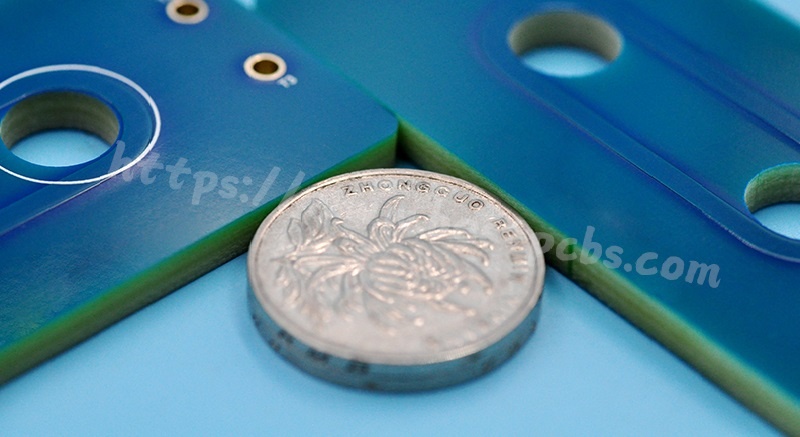

PCB 1,2mm so với 1,6mm: Nên chọn độ dày PCB nào?

Khi thiết kế hoặc lựa chọn bảng PCB, độ dày là yếu tố quan trọng cần cân nhắc. Độ dày phổ biến nhất là 1,2mm và 1,6mm, nhưng độ dày nào phù hợp với bạn? Mỗi độ dày đều có ưu điểm riêng tùy thuộc vào ứng dụng. Cho dù bạn đang thiết kế cho các thiết bị nhỏ gọn, ứng dụng công suất cao hay bất kỳ ứng dụng nào ở giữa, việc chọn đúng độ dày PCB sẽ ảnh hưởng đến hiệu suất, chi phí và độ bền.

Tại sao PCB dày 1,6mm?

Độ dày 1,6mm đã trở thành tiêu chuẩn cho hầu hết các PCB. Nhưng tại sao đây lại là độ dày được ưa chuộng? Một lý do là do lịch sử—đây là kích thước phù hợp với các quy trình sản xuất khi PCB lần đầu tiên được phát triển. Theo thời gian, độ dày này đã trở thành tiêu chuẩn do cân bằng giữa độ bền và tính linh hoạt.

Theo quan điểm về quy trình và chi phí, bảng PCB càng mỏng thì chi phí sản xuất càng cao. Bởi vì cần phải sử dụng nhiều vật liệu hơn và các quy trình tinh vi hơn để đáp ứng các yêu cầu khác nhau của bảng PCB trong quy trình sản xuất. Đồng thời, các bo mạch PCB quá mỏng cũng dễ bị ảnh hưởng bởi các lực tác động của môi trường và cơ học, độ ổn định kém. Do đó, xét về mặt chi phí và độ ổn định, 1,6mm đã trở thành độ dày bo mạch PCB phổ biến hơn.

Ngoài 1,6mm, còn có một số độ dày bo mạch PCB phổ biến khác, chẳng hạn như 0,8mm, 1,0mm, 1,2mm, 2,0mm, v.v. Các độ dày này thường được lựa chọn dựa trên các yêu cầu thiết kế và ứng dụng cụ thể.

Ví dụ, trong lĩnh vực truyền thông, độ dày bo mạch PCB thường được sử dụng thường là 0,8mm; Trong lĩnh vực điện tử tiêu dùng, độ dày bo mạch PCB thường được sử dụng thường là 1,0mm. Ngoài ra, đối với một số ứng dụng cụ thể, bạn cũng có thể lựa chọn các tùy chọn độ dày không chuẩn khác, chẳng hạn như 0,4mm, 0,6mm, 2,4mm, v.v.

PCB 1,2mm dày bao nhiêu?

So với PCB tiêu chuẩn 1,6 mm, PCB 1,2 mm mỏng hơn, lý tưởng cho các thiết kế nhỏ gọn, nơi không gian hạn chế. Độ dày 1,2 mm làm giảm tổng trọng lượng của PCB, có thể rất quan trọng đối với các thiết bị như điện thoại thông minh, thiết bị đeo và các tiện ích di động khác.

Mặc dù mỏng hơn, PCB 1,2 mm vẫn có thể cung cấp khả năng hỗ trợ cơ học và hiệu suất điện tốt, mặc dù chúng có thể không chống uốn cong hoặc ứng suất cơ học tốt như các loại dày hơn. Điều này khiến chúng phù hợp hơn với các ứng dụng không yêu cầu xử lý nặng hoặc tiếp xúc với môi trường khắc nghiệt.

PCB 1,2 mm so với 1,6 mm: Chọn độ dày PCB nào?

Vậy, làm thế nào để bạn quyết định giữa PCB 1,2 mm và 1,6 mm? Điều này phụ thuộc vào nhu cầu cụ thể của dự án của bạn. Sau đây là một số yếu tố cần cân nhắc:

Độ bền cơ học

PCB 1,6 mm cứng hơn và có thể chịu được ứng suất cơ học lớn hơn, lý tưởng cho các thiết bị hoặc môi trường lớn hơn, nơi bo mạch có thể phải chịu áp lực hoặc lực. Nếu thiết kế của bạn yêu cầu một bo mạch chắc chắn, thì 1,6 mm là lựa chọn tốt hơn.

Thiết kế nhỏ gọn

Đối với các thiết bị nhỏ hơn, nhỏ gọn hơn, PCB 1,2 mm có thể tiết kiệm không gian có giá trị và giảm kích thước tổng thể. Điều này đặc biệt quan trọng đối với các tiện ích cầm tay hoặc thiết bị điện tử di động, nơi kích thước và trọng lượng là yếu tố quan trọng.

Quản lý nhiệt

Các bo mạch dày hơn như phiên bản 1,6 mm có đặc tính quản lý nhiệt tốt hơn vì chúng có thể tản nhiệt hiệu quả hơn. Nếu PCB của bạn có thể xử lý công suất cao hoặc tỏa ra nhiều nhiệt, thì tùy chọn 1,6 mm có thể phù hợp hơn.

Chi phí

Mặc dù sự khác biệt về chi phí giữa PCB 1,2 mm và 1,6 mm thường là rất nhỏ, nhưng các bo mạch mỏng hơn có thể tiết kiệm chi phí hơn một chút, đặc biệt là đối với sản xuất số lượng lớn. Tuy nhiên, hãy luôn cân nhắc điều này so với nhu cầu hiệu suất của ứng dụng của bạn.

PCB mỏng hơn có tốt hơn không?

Một PCB mỏng hơn, như phiên bản 1,2 mm, có thể tốt hơn trong một số ứng dụng nhất định, nhưng không phải lúc nào cũng vượt trội hơn. Lợi ích chính là độ dày giảm, giúp sản phẩm nhẹ hơn và nhỏ gọn hơn. Đây là lý do tại sao PCB mỏng hơn được ưa chuộng trong các thiết bị điện tử tiêu dùng hiện đại, nơi mà từng milimet đều có giá trị.

Tuy nhiên, PCB mỏng hơn kém cứng hơn, khiến chúng dễ bị uốn cong hoặc cong vênh hơn khi chịu áp lực. Nếu PCB phải chịu ứng suất cơ học hoặc phải chịu tác động thô bạo, độ dày 1,6 mm có thể là lựa chọn an toàn hơn.

Đối với các ứng dụng ít ứng suất, chẳng hạn như các tiện ích nhỏ hoặc thiết bị đóng gói chặt chẽ, PCB 1,2 mm có thể mang lại sự cân bằng hoàn hảo giữa hiệu suất và kích thước. Mục tiêu là phù hợp với độ dày theo yêu cầu của dự án cụ thể của bạn.

Dung sai của PCB 1,6 mm là bao nhiêu?

Các nhà sản xuất PCB thường chỉ định dung sai để tính đến những thay đổi nhỏ về độ dày trong quá trình sản xuất. Đối với PCB 1,6 mm, phạm vi dung sai thông thường là khoảng ±0,10 mm, mặc dù phạm vi này có thể thay đổi tùy theo nhà sản xuất và các yêu cầu cụ thể của dự án.

Dung sai rất quan trọng để đảm bảo rằng PCB phù hợp với các ràng buộc cơ học cần thiết của sản phẩm cuối cùng. Khi thiết kế một sản phẩm, điều cần thiết là phải tính đến dung sai này, đặc biệt nếu thiết kế của bạn yêu cầu kích thước độ dày chính xác.

Độ dung sai của PCB 1,6mm giúp đảm bảo hiệu suất nhất quán, ngay cả khi có sai lệch nhỏ trong quá trình sản xuất.

PCB 2 lớp tiêu chuẩn dày bao nhiêu?

PCB 2 lớp tiêu chuẩn thường có độ dày từ 1,6mm đến 2,4mm. Tuy nhiên, 1,6mm là độ dày phổ biến nhất đối với bo mạch 2 lớp được sử dụng trong nhiều ứng dụng khác nhau.

Hai lớp này đề cập đến các đường đồng được sử dụng cho các kết nối điện và độ dày của chính bo mạch quyết định độ bền, đặc tính nhiệt và hiệu suất tổng thể của bo mạch. Trong hầu hết các trường hợp, độ dày 1,6mm mang lại sự cân bằng lý tưởng cho mục đích sử dụng chung, mang lại cả độ bền và tính linh hoạt về mặt thiết kế và lắp ráp.

Cân nhắc về sản xuất PCB

Một số yếu tố sản xuất cũng ảnh hưởng đến độ dày PCB cuối cùng:

Khả năng của thiết bị khoan

Độ dày đồng

Số lớp

Phương pháp cắt bảng

Đối với các thiết kế PCB có độ dày không chuẩn, các yếu tố bổ sung bao gồm:

1. Khả năng của nhà sản xuất

2. Thời gian giao hàng kéo dài

3. Chi phí bổ sung

Lựa chọn độ dày PCB chuẩn thường dẫn đến sản xuất nhanh hơn và chi phí thấp hơn. Tuy nhiên, nếu bạn quyết định chọn độ dày không chuẩn, điều quan trọng là phải trao đổi với nhà sản xuất của bạn ngay từ đầu giai đoạn thiết kế.

Naisi là nhà sản xuất PCB chuyên nghiệp tại Việt Nam, chúng tôi có thể thu hẹp khoảng cách giữa các khách hàng và đảm bảo giao hàng nhanh trong vòng 24 giờ.
