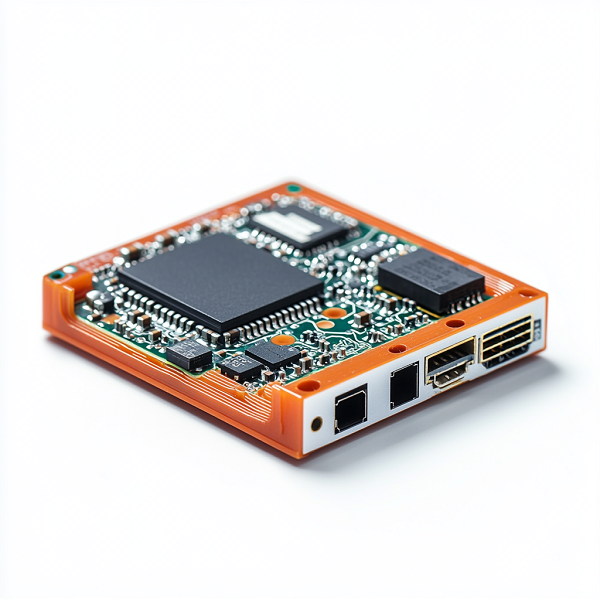

Quy trình sản xuất SMT là gì?

Quy trình SMT là một trong những quy trình được sử dụng phổ biến nhất trong các sản phẩm lắp ráp PCBA hoặc hộp. Quy trình SMT là kết nối đáng tin cậy giữa các linh kiện điện tử và bảng mạch in có thể được thực hiện thông qua công nghệ lắp ráp và hàn chính xác của máy SMT.

Quy trình SMT là gì?

Quy trình SMT là phương pháp được sử dụng để gắn các linh kiện điện tử trực tiếp lên bề mặt của bảng mạch in (PCB). Không giống như công nghệ xuyên lỗ truyền thống, trong đó các linh kiện được đặt trong các lỗ khoan, các linh kiện SMT được đặt trên bề mặt của bảng mạch.

SMT cho phép tạo ra các thiết bị nhỏ hơn mà không ảnh hưởng đến hiệu suất. Bằng cách loại bỏ nhu cầu về các lỗ khoan, nó cũng tăng tốc sản xuất, giảm chi phí và cải thiện hiệu quả.

Mục đích của SMT là gì?

Mục đích chính của SMT là hợp lý hóa quy trình sản xuất đồng thời tăng cường chức năng và độ tin cậy của các thiết bị điện tử. SMT cho phép các nhà sản xuất sản xuất các mạch nhỏ hơn, phức tạp hơn, rất cần thiết cho thế giới công nghệ ngày nay. Từ điện thoại thông minh đến thiết bị y tế, SMT đóng vai trò quan trọng trong việc phát triển các sản phẩm mà chúng ta sử dụng hàng ngày.

Hơn nữa, SMT cung cấp tính linh hoạt trong thiết kế, cho phép các kỹ sư tạo ra các mạch phức tạp mà các phương pháp truyền thống không thể thực hiện được. Quy trình này cũng hỗ trợ mức độ tự động hóa cao hơn, giảm nguy cơ lỗi của con người và đảm bảo chất lượng đồng nhất trong các đợt sản xuất lớn. Về bản chất, SMT là về việc cải thiện hiệu quả, chất lượng và sự đổi mới trong sản xuất điện tử.

Các thuật ngữ liên quan đến SMT

Kem hàn: Hỗn hợp bột hàn và chất trợ dung được sử dụng để liên kết các thành phần SMT với PCB. Nó được bôi lên bảng mạch bằng khuôn in và rất cần thiết để tạo ra các kết nối chắc chắn, đáng tin cậy.

Máy chọn và đặt: Một máy tự động lấy các thành phần và đặt chúng lên PCB với độ chính xác cao. Máy này rất quan trọng để đảm bảo các thành phần được định vị chính xác trước khi hàn.

Lò nung chảy: Sau khi các thành phần được đặt trên PCB, bảng mạch được đưa qua lò nung chảy. Nhiệt làm tan chảy kem hàn, cố định các thành phần tại chỗ.

Khuôn in: Một khuôn kim loại hoặc nhựa được sử dụng để bôi kem hàn vào các khu vực cụ thể của PCB. Khuôn in đảm bảo rằng kem chỉ được bôi vào những nơi cần thiết, ngăn ngừa lỗi.

Flux: Một tác nhân hóa học làm sạch bề mặt của các thành phần và PCB, đảm bảo liên kết chắc chắn trong quá trình hàn.

PCB (Bảng mạch in): Bảng mạch trần không có bất kỳ thành phần nào trên bề mặt. Bảng mạch đóng vai trò là nền tảng cho các thành phần điện tử. Nó có các đường dẫn điện kết nối các thành phần và cho phép chúng hoạt động cùng nhau.

PCBA: Khi PCB được gắn trên bề mặt hoặc gắn qua lỗ với các thành phần, chúng tôi gọi sản phẩm bán thành phẩm này là PCBA. Nó có thể lắp ráp thêm với các PCBA khác và vỏ bọc để trở thành một sản phẩm hoàn chỉnh hoặc chúng tôi gọi là hộp. SMD: Thiết bị gắn trên bề mặt, đây là một thành phần điện tử để sản xuất SMT. So với các thành phần PTH để lắp ráp PTH, SMD có trọng lượng và kích thước nhỏ hơn nhiều, khoảng 1/10 so với thành phần PTH có cùng chức năng.

Có bao nhiêu bước trong quy trình SMT?

Quy trình SMT bao gồm một số bước chi tiết, mỗi bước đều cần thiết để đảm bảo chất lượng và độ tin cậy của sản phẩm điện tử cuối cùng. Dưới đây là tổng quan toàn diện về các bước này:

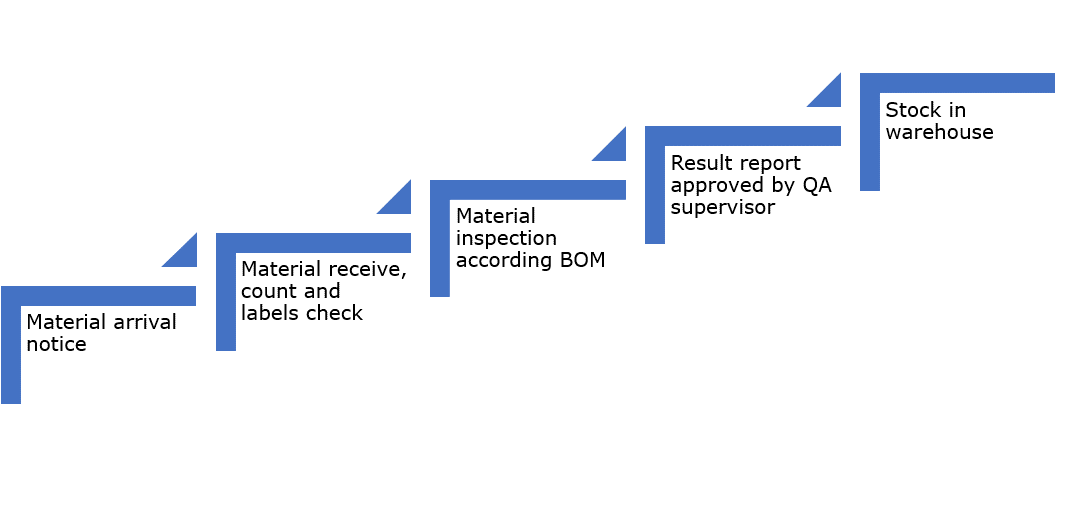

Bước 1: Kiểm tra linh kiện đầu vào

Bước 2: Kiểm soát chất lượng PCB

Bước 3: Chuẩn bị khuôn in

Bước 4: Bôi kem hàn

Bước 5: SPI (Kiểm tra kem hàn)

Bước 6: Nhấc và đặt linh kiện

Bước 7: Hàn chảy lại

Bước 8: AOI (Kiểm tra quang học tự động)

Bước 9: X-RAY (Chỉ dành cho linh kiện BGA hoặc Fine-Pitch)

Bước 10: FAI (Kiểm tra bài viết đầu tiên)

Bước 11: Kiểm tra chức năng

Biểu đồ quy trình SMT

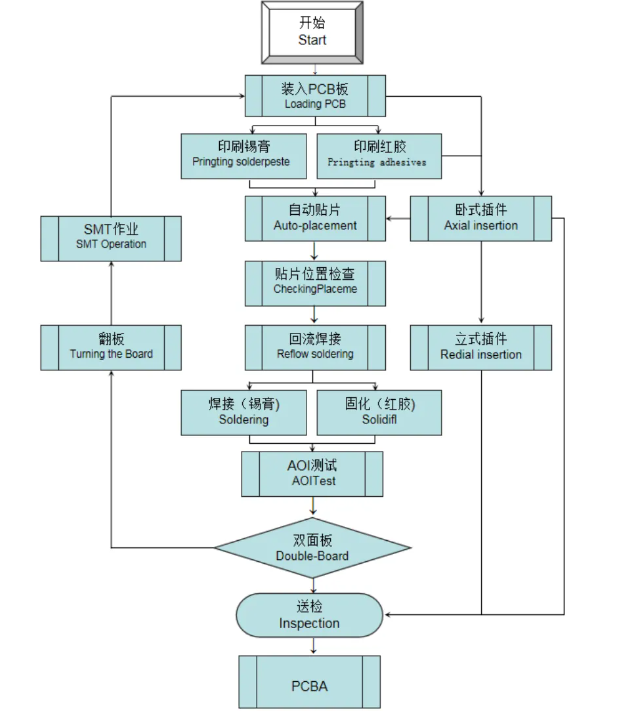

Biểu đồ quy trình là hình ảnh trực quan về quy trình SMT, hiển thị từng bước theo trình tự. Biểu đồ này rất cần thiết để hiểu quy trình hoạt động như thế nào và xác định các lĩnh vực tiềm năng cần cải thiện. Sau đây là biểu đồ quy trình cơ bản của quy trình SMT:

Tôi phải chuẩn bị cho SMT như thế nào?

Việc chuẩn bị cho quy trình SMT đòi hỏi phải lập kế hoạch cẩn thận và chú ý đến từng chi tiết. Sau đây là một số mẹo giúp bạn chuẩn bị:

Thiết kế để sản xuất (DFM)

Lựa chọn vật liệu

Stencil

Hiệu chuẩn thiết bị

Kiểm soát chất lượng

Đào tạo

Naisi Electronics– Nhà cung cấp PCB & PCBA trọn gói của bạn

Tại Naisi, chúng tôi cung cấp nhiều dịch vụ có giá trị gia tăng, bao gồm lập trình IC, thử nghiệm chức năng, phủ lớp bảo vệ, lão hóa nhiệt và lắp ráp hộp, đảm bảo bạn nhận được các sản phẩm điện tử đã lắp ráp hoàn chỉnh và sẵn sàng sử dụng.

Ngoài ra, bạn có thể giảm chi phí chế tạo mà không ảnh hưởng đến chức năng hoặc chất lượng. Nếu cần, Best Technology có thể tìm nguồn cung ứng các thành phần thay thế có chức năng và chứng nhận tương đương để thay thế các bộ phận đắt tiền hơn.
