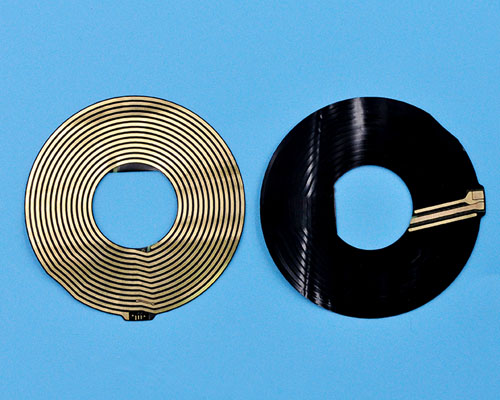

PCB siêu mỏng

PCB siêu mỏng là gì?

Mạch in siêu mỏng này có nghĩa là độ dày của bảng mạch in mỏng hơn PCB thông thường. Độ dày thông thường của PCB là từ 1,0 mm đến 2,0 mm và độ dày tối thiểu là 0,3 mm hoặc 0,4 mm (1L hoặc 2L). Đối với PCB 4L, độ dày sẽ khoảng 0,6mm. Loại bảng này luôn được gọi là PCB mỏng hoặc bảng mỏng.

Nhưng đôi khi, do giới hạn về không gian hoặc biên độ, hoặc cần thiết theo mục đích thiết kế, mọi người cần độ dày mỏng hơn nhiều như 0,25 mm, 0,20 mm hoặc thậm chí 0,15 mm, để PCB có thể được sử dụng trong các loại thẻ SIM, thẻ cảm biến, v.v. Do độ dày cực lớn, tên PCB siêu mỏng hoặc PCB rất mỏng đã ra đời.

Với nhu cầu thị trường thúc đẩy các thiết bị mỏng hơn, mọi người đang cố gắng làm cho thiết kế trở nên di động hơn, nhẹ hơn và linh hoạt hơn, do đó ứng dụng cho PCB siêu mỏng ngày càng được sử dụng rộng rãi hơn.

PCB FR4 siêu mỏng có thể được sản xuất mỏng như PCB mềm dẻo, có thể uốn cong tương tự như mạch mềm dẻo, nhưng cứng hơn và chi phí sẽ thấp hơn khi so sánh với cùng một đường đồng trên mỗi bảng mạch.

Đối với PCB siêu mỏng, chúng tôi có thể sản xuất ở mức 0,15 mm, 0,20 mm, 0,25 mm, 0,30 mm, có hoặc không có mặt nạ hàn và độ dày đồng là ½ OZ, 1 OZ, 2 OZ, 3 OZ.

Ứng dụng của PCB siêu mỏng

• Thẻ SIM/Thẻ TF
• Thiết bị công nghệ NFC
• Mô-đun sạc điện thoại di động
• Thiết bị đeo được
• Bảng vẽ
• Tiền xu Metro

Khả năng của bảng siêu mỏng

Vật liệu đế: FR4 Tg 130, Tg 170, Tg 180
Độ dày của bảng: 0,1~0,3 mm (0,004"~0,012")
Độ dày đồng: 0,5 OZ, 1 OZ, 2 OZ, 3 OZ
Phác thảo: Định tuyến, đục lỗ, V-Cut, cắt laser
Mặt nạ hàn: Dầu trần/Trắng/Đen/Xanh lam/Xanh lá/Đỏ
Màu huyền thoại/Lụa: Đen/Trắng
Hoàn thiện bề mặt: Vàng ngâm, OSP, ENEPIG, HAL-LF (không phổ biến)
Kích thước tấm tối đa: 500*500 mm (19,68"*19,68") hoặc 1000*350 mm (39,37"*13,77")
Kích thước tấm tối thiểu: 3,5*3,5 mm (0,137"*0,137")
Kích thước đơn tối thiểu: 25*25 mm (0,984"*0,984")
Kích thước lỗ tối thiểu: 0,1 mm
Khoảng cách/chiều rộng vết tối thiểu: 4mil/4mil
Đóng gói: Chân không
Mẫu L/T: 7~9 ngày
MP L/T: 8~10 ngày
PCB FR4 siêu mỏng 0,2mm
Khác với PCB mềm, PCB siêu mỏng dùng để chỉ chất nền PCB được làm bằng vật liệu FR4. Nhưng nếu bạn cần độ dày của bảng mạch nhỏ hơn 0,10 mm, thì bạn nên sử dụng mạch mềm có thể là 0,06 mm cho FPC 1L hoặc 0,10 mm cho FPC 2L.

Xếp chồng / Xây dựng PCB siêu mỏng

Giới hạn ở độ dày mỏng, việc xếp chồng bảng cho PCB siêu mỏng đơn giản hơn các bảng mạch in khác, mặc dù cấu trúc của nó gần giống với PCB FR4 thông thường, nhưng có lõi mỏng hơn và prepreg để sản xuất. Sau đây là một số cấu trúc bảng cho PCB siêu mỏng 2L - 4L để bạn tham khảo.

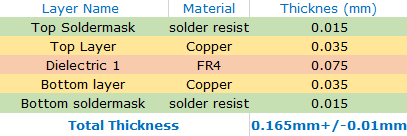

Cấu trúc PCB 2L cho PCB siêu mỏng

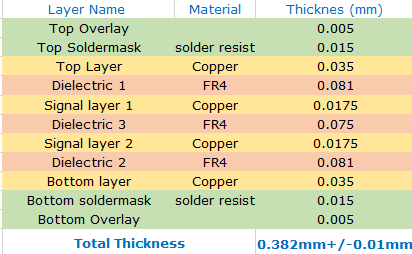

Cấu trúc PCB 4L cho PCB siêu mỏng

Quy trình sản xuất bảng siêu mỏng gần giống với bảng PCB FR4 thông thường, nhưng vì mỏng hơn nhiều, nên Best Technology sẽ kiểm soát từng quy trình sản xuất cẩn thận và chính xác hơn, và đối với một số quy trình, thiết bị sản xuất khác nhau sẽ được sử dụng để đảm bảo các bảng siêu mỏng được xử lý trơn tru trong quá trình này.

Vui lòng liên hệ với chúng tôi ngay hôm nay nếu bạn có bất kỳ câu hỏi nào khác hoặc muốn sản xuất PCB siêu mỏng, Best Technology sẽ là nhà sản xuất PCB siêu mỏng đáng tin cậy của bạn, để biến thiết kế của bạn thành hiện thực!
