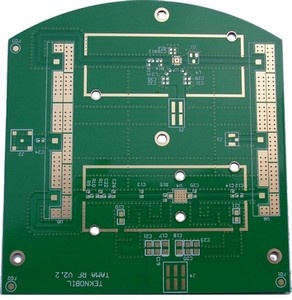

Bảng RF là gì?

Bảng RF là gì?

Bảng RF là viết tắt của Bảng mạch in tần số vô tuyến. Tần số của bảng RF thường nằm trong khoảng từ 300MHz ~ 3GHz hoặc lớn hơn nhiều, vì vậy thông thường bảng FR4 không thể đáp ứng được các yêu cầu, vì vậy chúng tôi cần sử dụng vật liệu đặc biệt để đạt được tần số cao và chúng tôi đặt tên cho loại bảng này là bảng RF. Bảng RF có hiệu suất tần số cao tuyệt vời do dung sai điện môi thấp và mất vật liệu.

Bảng RF lý tưởng cho các ứng dụng có yêu cầu tần số hoạt động cao hơn. Hiện tại, chúng tôi thường sử dụng vật liệu sau:

Rogers. (Đồng từ 1/4 OZ đến 2 OZ). Nhấp vào đây để xem tệp PDF cho "Vật liệu mạch tần số cao Rogers" như RO4233, RO4350, RO4003, v.v.

PTFE (Dupon Telfon): Quy trình chế tạo tương tự như FR4, nhưng mạ đồng phức tạp hơn FR4, vì đặc tính vật liệu, kim loại hóa lỗ xuyên qua (mạ đồng) khó hơn nhiều và các quy trình khác phức tạp hơn FR4, do đó cần phương pháp xử lý độc đáo và công nhân có kinh nghiệm.

Khả năng của bo mạch RF

Vật liệu đế: Rogers/Telfon
Độ dày bo mạch: 0,5mm~3,0mm(0,02"~0,12")
Độ dày đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3,0 OZ
Phác thảo: Định tuyến, đục lỗ, V-Cut
Mặt nạ hàn: Dầu trắng/đen/xanh lam/xanh lá/đỏ
Màu huyền thoại/lụa: Đen/trắng
Hoàn thiện bề mặt: Vàng nhúng, HASL, OSP
Kích thước tấm tối đa: 600*500mm(23,62"*19,68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 7~9 ngày
MP L/T: 8~10 ngày
