PCB một mặt là gì?

PCB một mặt là gì?

PCB một mặt, còn được gọi là PCB 1 lớp. Như tên gọi của nó, là một bảng mạch in (PCB) có các thành phần và mạch điện chỉ ở một mặt của bảng. Các bảng này nằm trong số các loại PCB cơ bản nhất hiện có. Chúng bao gồm một lớp vật liệu dẫn điện duy nhất, thường là đồng, được phủ lên một mặt của chất nền không dẫn điện như sợi thủy tinh hoặc vật liệu FR4. Các thành phần được đặt trên mặt đồng và các kết nối điện giữa các thành phần này được tạo ra bằng các đường dẫn khắc trên cùng một mặt.

PCB một mặt được sử dụng rộng rãi trong các thiết bị điện tử đơn giản, nơi mà sự phức tạp của mạch không yêu cầu nhiều lớp. Do tính đơn giản của chúng, PCB một mặt được sử dụng rộng rãi trong các sản phẩm như máy tính, nguồn điện và hệ thống chiếu sáng LED.

Quy trình sản xuất PCB một mặt

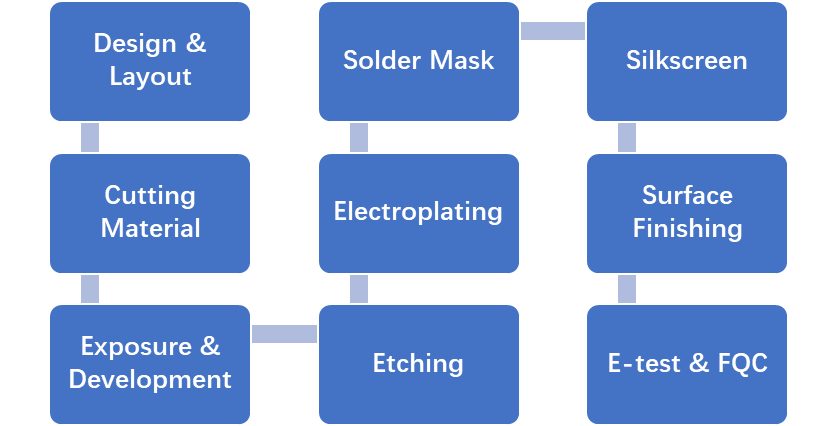

Quy trình sản xuất PCB một mặt rất đơn giản và bao gồm một số bước chính:

Sau đây là hướng dẫn từng bước về cách sản xuất PCB thông thường:

Thiết kế và bố trí: Bước đầu tiên liên quan đến việc thiết kế bố trí mạch. Các kỹ sư sử dụng phần mềm CAD để tạo bản thiết kế PCB, bao gồm vị trí lắp đặt các thành phần và định tuyến các kết nối điện.

Chuẩn bị chất nền: Chất nền, thường được làm bằng sợi thủy tinh, được cắt theo kích thước mong muốn. Chất nền này tạo thành lớp nền để phủ lớp đồng.

Cán đồng: Một lớp đồng mỏng được cán mỏng lên một mặt của chất nền. Lớp đồng này cuối cùng sẽ được khắc đi để tạo thành các đường dẫn mạch.

Áp dụng chất cản quang: Một chất cản quang, là vật liệu nhạy sáng, được phủ lên lớp đồng. Chất cản quang này sẽ bảo vệ các vùng đồng cần giữ nguyên trong quá trình khắc.

Phơi sáng và tráng phủ: Bảng mạch được chiếu tia cực tím (UV) thông qua một lớp mặt nạ che phủ các vùng chất cản quang không nên được làm cứng. Sau khi phơi sáng, bảng mạch được phát triển và lớp phủ quang học chưa cứng được rửa sạch, để lộ lớp đồng bên dưới.

Khắc: Sau đó, bảng mạch được trải qua quá trình khắc hóa học. Dung dịch khắc loại bỏ lớp đồng đã lộ ra, chỉ để lại lớp đồng được bảo vệ bởi lớp phủ quang học đã cứng. Quá trình này tạo thành các đường dẫn điện trên PCB.

Áp dụng mặt nạ hàn: Một mặt nạ hàn, thường có màu xanh lá cây, được áp dụng trên toàn bộ bảng mạch. Mặt nạ hàn giúp ngăn ngừa hình thành cầu hàn trong quá trình hàn và bảo vệ các vết đồng khỏi bị ăn mòn.

Vị trí linh kiện và hàn: Các linh kiện điện tử được đặt trên bảng mạch ở vị trí được chỉ định, đây là quy trình lắp ráp SMT. Và hàn được thực hiện để cố định chúng tại chỗ và thiết lập các kết nối điện.

Kiểm tra và kiểm soát chất lượng: PCB hoàn thiện trải qua quá trình kiểm tra để đảm bảo rằng tất cả các kết nối đều chính xác và bảng mạch hoạt động như mong muốn. Bất kỳ lỗi nào cũng được xác định và khắc phục trong giai đoạn này.

Ưu điểm của PCB một mặt là gì?

PCB một mặt có một số ưu điểm khiến chúng trở thành lựa chọn ưa thích cho nhiều ứng dụng:

Hiệu quả về chi phí

Dễ thiết kế

Thời gian hoàn thành nhanh

Giao hàng nhanh

Dễ bảo trì

Sản xuất nhanh

Độ tin cậy

Lý tưởng cho các mạch đơn giản

Thân thiện với môi trường

Sử dụng rộng rãi

PCB hai mặt là gì?

PCB hai mặt là bước tiến so với PCB một mặt về độ phức tạp và chức năng. Không giống như PCB một mặt, PCB hai mặt có các lớp dẫn điện ở cả hai mặt của chất nền. Điều này cho phép thiết kế mạch phức tạp hơn, vì các thành phần có thể được gắn ở cả hai mặt của bảng và các đường dẫn điện có thể kết nối các thành phần ở cả hai mặt thông qua các lỗ xuyên mạ.

Trong PCB hai mặt, các via (lỗ nhỏ) được sử dụng để kết nối các đường dẫn từ một mặt của bảng với mặt còn lại PCB hai mặt thường được sử dụng trong các thiết bị điện tử phức tạp hơn, nơi hạn chế về không gian và độ phức tạp của mạch đòi hỏi nhiều hơn một lớp. Ví dụ bao gồm thiết bị điện tử ô tô, thiết bị truyền thông và hệ thống điều khiển công nghiệp.

Sự khác biệt chính giữa PCB một mặt và hai mặt nằm ở khả năng xử lý các mạch phức tạp hơn. PCB hai mặt cung cấp tính linh hoạt cao hơn và phù hợp hơn cho các ứng dụng đòi hỏi hiệu suất cao hơn và nhiều kết nối hơn.

Sự khác biệt giữa PCB đơn và PCB đa lớp là gì?

Trong khi PCB một mặt và hai mặt có thiết kế tương đối đơn giản, PCB đa lớp phức tạp hơn nhiều. PCB đa lớp bao gồm nhiều lớp vật liệu dẫn điện, được ngăn cách bởi các lớp cách điện, tất cả được ghép lại với nhau. Các bo mạch này có thể có ba lớp trở lên, tùy thuộc vào yêu cầu thiết kế. Sự khác biệt chính giữa PCB đơn và PCB đa lớp là:

1. Độ phức tạp
Độ phức tạp bao gồm sản xuất và mạch. PCB đa lớp có thể xử lý các mạch phức tạp hơn nhiều do số lượng lớp tăng lên. Chúng cho phép mật độ thành phần cao hơn và chức năng tiên tiến hơn. Trong khi đó, nó có quy trình sản xuất phức tạp hơn nhiều khi so sánh với PCB một mặt.

2. Mật độ mạch
Bo mạch đa lớp có thể đạt được hệ thống dây phức tạp hơn trong không gian hạn chế, do đó mật độ dây cao hơn và có thể chứa nhiều thành phần điện tử hơn.

3. Hiệu suất
Bo mạch đa lớp có nhiều lớp dẫn điện hơn có thể cung cấp tính toàn vẹn tín hiệu và khả năng tương thích điện từ tốt hơn, do đó cải thiện hiệu suất và độ tin cậy của mạch.

4. Kích thước
PCB nhiều lớp có thể đạt được chức năng tương tự như PCB một mặt trong diện tích nhỏ hơn nhiều.

5. Chi phí
Quy trình sản xuất PCB nhiều lớp phức tạp hơn và liên quan đến nhiều vật liệu hơn, do đó, chúng đắt hơn PCB một mặt. PCB càng nhiều lớp, chi phí sẽ cao hơn nhiều.

6. Ứng dụng
Bo mạch một lớp thường được sử dụng trong các thiết bị điện tử đơn giản, chẳng hạn như đồ chơi, máy tính, v.v. Bo mạch nhiều lớp được sử dụng rộng rãi trong máy tính, thiết bị truyền thông, thiết bị điện tử ô tô và các thiết bị điện tử hiệu suất cao khác.

PCB một mặt dày bao nhiêu?

Độ dày của PCB một mặt có thể thay đổi tùy thuộc vào ứng dụng và thông số kỹ thuật của nhà sản xuất. Một bo mạch một mặt thông thường thường nằm trong khoảng từ 0,6 mm đến 1,6 mm, trong đó 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm là phổ biến hơn. Độ dày này bao gồm lớp nền, lớp đồng và bất kỳ lớp bảo vệ bổ sung nào như mặt nạ hàn.

Lựa chọn độ dày bị ảnh hưởng bởi các yếu tố như độ bền cơ học, hạn chế về không gian và mục đích sử dụng PCB. Ví dụ, PCB dày hơn có thể được sử dụng trong các ứng dụng đòi hỏi độ bền cao hơn hoặc nơi có mối quan tâm về ứng suất cơ học. Nhìn chung, trong những trường hợp bình thường, việc sử dụng độ dày 0,8-1,0 mm có thể đáp ứng hầu hết các nhu cầu.

Tại Best Technology, chúng tôi hiểu tầm quan trọng của việc lựa chọn độ dày PCB phù hợp cho dự án của bạn. Nhóm của chúng tôi có thể giúp bạn chọn độ dày tối ưu để đảm bảo PCB của bạn đáp ứng mọi yêu cầu về hiệu suất và độ bền cần thiết.

Nhà sản xuất PCB đáng tin cậy của bạn - Best Technology

Tại Best Technology, chúng tôi chuyên sản xuất PCB chất lượng cao phù hợp với nhu cầu cụ thể của bạn. Với hơn 18 năm kinh nghiệm trong ngành PCB, chúng tôi tự hào cung cấp các giải pháp đáng tin cậy và tiết kiệm chi phí cho khách hàng. Cơ sở sản xuất hiện đại của chúng tôi đảm bảo rằng mỗi PCB đáp ứng các tiêu chuẩn cao nhất về chất lượng và hiệu suất.

Cho dù bạn cần PCB một mặt đơn giản hay thiết kế nhiều lớp phức tạp hơn, Best Technology luôn sẵn sàng trợ giúp. Nhóm chuyên gia của chúng tôi luôn tận tâm cung cấp dịch vụ khách hàng đặc biệt. Hãy liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về các dịch vụ của chúng tôi và cách chúng tôi có thể hỗ trợ nhu cầu PCB của bạn.
