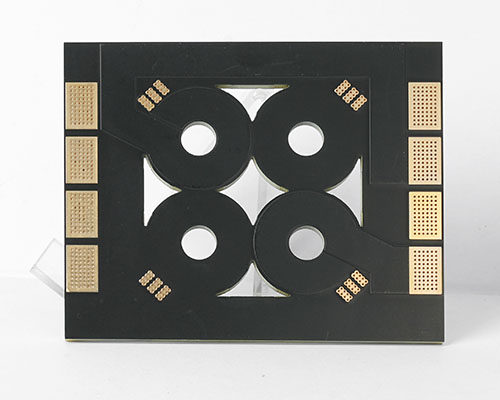

PCB đồng nặng

Bảng đồng nặng không có bộ định nghĩa nào cho mỗi IPC. Tuy nhiên, theo ngành công nghiệp PCB, mọi người thường sử dụng tên này để xác định một bảng mạch in có lõi đồng 3 oz/ft2 - 10 oz/ft2 ở lớp bên trong và/hoặc lớp bên ngoài. Và PCB đồng cực nặng dùng để chỉ bảng mạch in 20 oz/ft2 đến 200 oz/ft2.

Đồng nặng thường được sử dụng cho nhiều sản phẩm khác nhau nhưng không giới hạn ở: phân phối điện năng cao, tản nhiệt, máy biến áp phẳng, bộ chuyển đổi điện, v.v.

Hướng dẫn thiết kế PCB đồng nặng

Chiều rộng và độ dày tối thiểu của lõi đồng PCB nặng chủ yếu được xác định dựa trên khả năng dẫn dòng điện cần thiết và nhiệt độ tăng tối đa cho phép của lõi.
Đường mạch, tùy thuộc vào kích thước và quy trình sản xuất, có thể không có hình chữ nhật. Lõi đồng nặng có thể làm tăng đáng kể độ dày tổng thể của bảng.
Các quy trình gia công (mạ) được ưa chuộng hơn các quy trình gia công (khắc) nhưng đắt hơn).
Dung sai độ rộng/khoảng cách/độ dày của dây dẫn thông thường là +/-20%, mặc dù có thể đạt được dung sai chặt chẽ hơn.
Vui lòng truy cập hướng dẫn thiết kế PCB đồng nặng để biết thêm thông tin về hướng dẫn thiết kế hoặc truy cập Câu hỏi thường gặp về PCB đồng nặng để thiết kế PCB đồng nặng của bạn đáp ứng DFM tốt hơn.

Khả năng của PCB đồng nặng

Vật liệu cơ bản: FR4/Nhôm
Độ dày đồng: 4 OZ~10 OZ
Đồng cực nặng: 20~200 OZ
Phác thảo: Định tuyến, đục lỗ, Cắt chữ V
Mặt nạ hàn: Dầu trắng/đen/xanh lam/xanh lục/đỏ
Hoàn thiện bề mặt: Vàng nhúng, HASL, OSP
Kích thước tấm tối đa: 580*480mm(22,8"*18,9")
