Mạch Flex Cứng là gì?

Mạch Flex Cứng là mạch Flex có kết cấu lai gồm các lớp nền cứng và mềm được ghép lại với nhau thành một cấu trúc duy nhất. Mỗi lớp mạch Flex cứng được kết nối điện bằng các lỗ mạ xuyên (PTH), khác với mạch Flex có lớp làm cứng FR4/PI ở trên hoặc dưới mạch Flex chỉ bằng keo dán nhạy nhiệt hoặc keo dán nhạy cảm với nhiệt, không có PTH.

Bo mạch Flex cứng tận dụng được ưu điểm của cả PCB FR4 cứng và mạch Flex. Ở vùng cứng, các linh kiện sẽ được hàn vào và toàn bộ bo mạch có thể uốn cong ở vùng mạch Flex, do đó tiết kiệm không gian lắp ráp, tạo ra toàn bộ sản phẩm có kích thước nhỏ nhưng thiết kế đường nét chặt chẽ.

Ngoài ra, mọi người không cần hàn FPC trên PCB hoặc kết nối FPC trên PCB thông qua đầu nối, hơn nữa, kết nối mạ xuyên lỗ ổn định hơn, chắc chắn hơn so với hàn hoặc đầu nối. Vì vậy, ngày càng có nhiều mạch bo mạch Flex cứng được sử dụng rộng rãi trong cả lĩnh vực quân sự và dân sự.

Cấu trúc của PCB nhiều lớp

Thông thường, bo mạch cứng thuộc về cấu trúc nhiều lớp và số lớp là chẵn, chẳng hạn như 4L, 6L, 8L, 10L, v.v. Sau đây là một số cách xếp chồng phổ biến của bo mạch cứng.

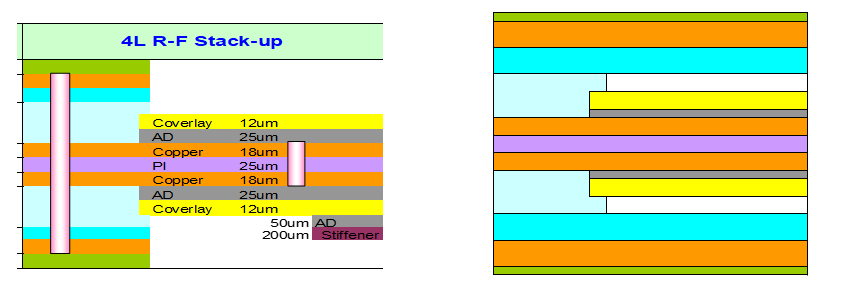

4L Cứng-flex:

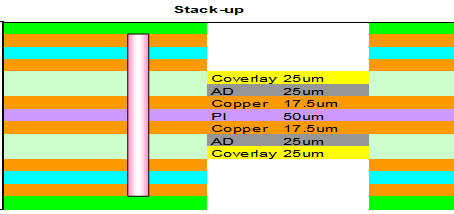

6L Cứng-flex:

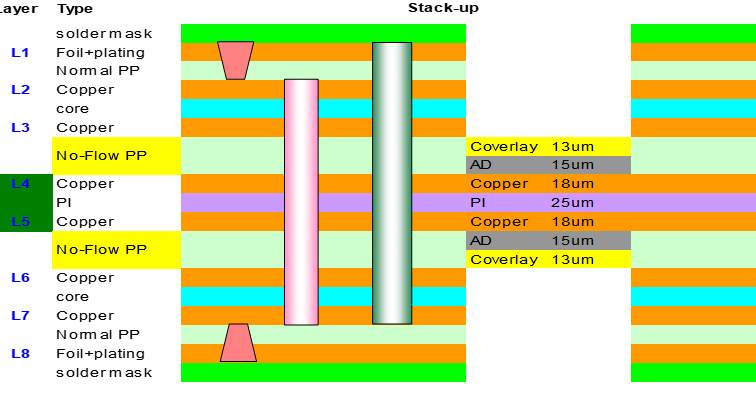

8L Cứng-flex:

Nhưng đôi khi, cũng có một số thiết kế đặc biệt của mạch linh hoạt cứng được sử dụng cho các ứng dụng khác nhau. Sau đây là một số ví dụ:
Mạch cứng flex 2 lớp:

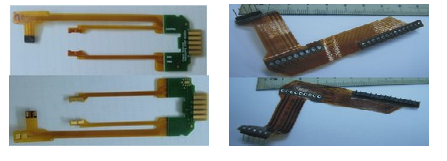

Mạch cứng flex 3 lớp:

Vui lòng liên hệ với chúng tôi để biết thêm thông tin về bảng mạch Rigid-flex.
