Tấm ván SinkPAD nhiều lớp

Bo mạch SinkPAD nhiều lớp là gì?

Bo mạch SinkPAD nhiều lớp là bo mạch lõi kim loại có hơn 2 lớp mạch theo dõi, ở cùng một mặt hoặc ở cả mặt trên và mặt dưới, và có đường dẫn nhiệt trực tiếp (PAD). Chúng hiếm khi được sử dụng vì thông thường bố cục theo dõi không quá phức tạp đến mức cần hơn 2 lớp mạch theo dõi, nhưng vẫn có sẵn.

Bạn có thể đặt nhiều lớp mạch theo dõi hơn ở một mặt và vẫn giữ được đường dẫn nhiệt trực tiếp tốt, giống như bo mạch SinkPAD 4L.

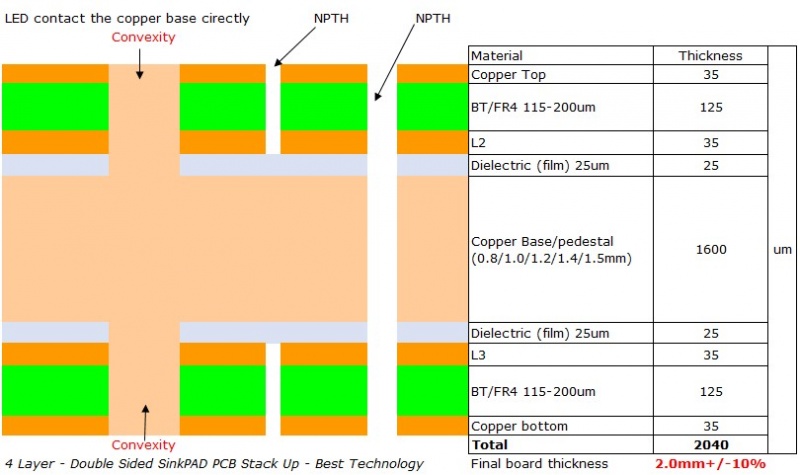

Bo mạch SinkPAD 4 lớp bao gồm bốn lớp mạch theo dõi ở cùng một mặt, một lớp điện môi (không dẫn điện), một lõi kim loại/bệ thường là đồng. Vì có bốn lớp mạch theo dõi, nên kỹ sư có thể đặt nhiều mạch theo dõi hơn vào mạch trên cùng một mạch có kích thước và sau đó thiết kế bo mạch phức tạp hơn bo mạch SinkPAD 1 lớp hoặc bo mạch SinkPAD 2L. Hoặc bạn tách các lớp theo dõi ở cả mặt trên và mặt dưới, vì vậy có hai lớp ở mỗi mặt, đó là Bo mạch SinkPAD hai mặt 4L.

Bo mạch SinkPAD hai mặt cũng không có PTH (mạ qua lỗ) vì hạn chế của quy trình sản xuất, khác với PCB lõi kim loại nhiều lớp có nhiều PTH và PAD nhiệt của đèn LED sẽ được đặt trực tiếp trên lõi đồng, cũng thuộc về bo mạch Đường dẫn nhiệt trực tiếp (DTP), nhưng kỹ sư cần cân nhắc vị trí tản nhiệt nếu muốn truyền nhiệt nhanh hơn, vì luôn có các thành phần ở cả hai mặt và điều đó khiến việc thiết kế bo mạch SinkPAD hai mặt nhiều lớp trở nên khó khăn hơn & phức tạp hơn so với bo mạch SinkPAD 1L hoặc bo mạch SinkPAD 2L.

Ưu điểm của việc sử dụng bo mạch SinkPAD nhiều lớp

Đặt nhiều mạch hơn ở cả mặt trên và mặt dưới, thiết kế bo mạch phức tạp hơn.
Lõi kim loại là Đồng có mật độ cao, khả năng dẫn nhiệt mạnh và độ dẫn nhiệt cao hơn, do đó thể tích có thể nhỏ hơn dưới cùng một công suất.
Nó sử dụng cấu trúc tách nhiệt điện, độ suy giảm Lumen của đèn LED được giảm thiểu và tuổi thọ của đèn được kéo dài.
Các chất bán dẫn công suất cao (transistor, thyristor, diode) cũng như điện trở.
Nhiều loại Hoàn thiện bề mặt có sẵn theo các nhu cầu khác nhau. (ENIG, OSP, Immersion Tin, ENEPIG) với độ tin cậy tuyệt vời của lớp xử lý bề mặt.

Ứng dụng của Bảng SinkPAD nhiều lớp

Đèn LED công suất cao (lên đến 200W)
Bán dẫn công suất cao (transistor, thyristor, diode) cũng như điện trở

Khả năng của Bảng SinkaPAD nhiều lớp

Vật liệu đế: Đồng: 1,2mm, 1,4mm, 1,5mm, 1,6mm
Độ dẫn nhiệt: 400 W/m.K.
Độ dày của bảng: 1,6mm~2,0 mm (0,063"~0,08")
Độ dày của đồng: 0,5 OZ, 1 OZ, 2OZ, 3OZ
Phác thảo: Định tuyến, đục lỗ, V-Cut
Mặt nạ hàn: Dầu trắng/đen/xanh lam/xanh lá/đỏ
Màu huyền thoại/lụa: Đen/trắng/vàng
Hoàn thiện bề mặt: Vàng nhúng, ENEPIG, Thiếc nhúng, OSP
Kích thước tấm tối đa: 600*500mm (23,62"*19,68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 3~4 tuần
MP L/T: 4-6 tuần
