Tấm SinkPAD 2 lớp

Bo mạch SinkPAD 2 lớp là gì?

Bo mạch SinkPAD 2 lớp bao gồm hai lớp mạch dò trên cùng một mặt, một lớp điện môi (không dẫn điện), một lõi kim loại/bệ thường là đồng. Vì có hai lớp mạch dò, nên kỹ sư có thể đưa nhiều mạch dò hơn vào mạch trên cùng một mạch có kích thước và sau đó thiết kế bo mạch phức tạp hơn bo mạch SinkPAD 1 lớp.

Vì hai lớp mạch dò chỉ nằm ở mặt trên của bo mạch SinkPAD, nên nó cũng thuộc về PCB SinkPAD một mặt và PAD nhiệt của đèn LED sẽ được đặt trực tiếp trên lõi đồng, cũng thuộc về bo mạch Đường dẫn nhiệt trực tiếp (DTP), vì vậy tương tự như PCB SinkPAD 1L, hầu hết chúng cũng được sử dụng trong ứng dụng tách nhiệt điện.

Bo mạch SinkPad cung cấp khả năng truyền nhiệt tuyệt vời từ đèn LED đến tấm kim loại cơ bản (đồng), đồng thời vẫn duy trì khả năng cách điện tuyệt vời. Đế đồng cơ bản mang lại tính toàn vẹn cơ học cho đế một mặt, phân phối và truyền nhiệt đến bộ tản nhiệt, bề mặt lắp hoặc trực tiếp vào không khí xung quanh.

PCB SinkPad đế đồng 2 lớp có thể được sử dụng với các thành phần gắn trên bề mặt và chip & dây, và cung cấp khả năng chịu nhiệt thấp hơn nhiều so với MCPCB thông thường. Vì PAD nhiệt của đèn LED tiếp xúc trực tiếp với độ lồi của lõi đồng/bệ, do đó độ dẫn nhiệt có thể là 400W/m.K, giống như giá trị của đồng.

Thường được sử dụng cho đèn LED công suất cao, đế LED tiếp xúc trực tiếp với đế đồng, do đó nhiệt do đèn LED tạo ra sẽ nhanh chóng tản ra không khí hoặc bộ tản nhiệt, có thể đạt được khả năng tản nhiệt và dẫn nhiệt tốt nhất.

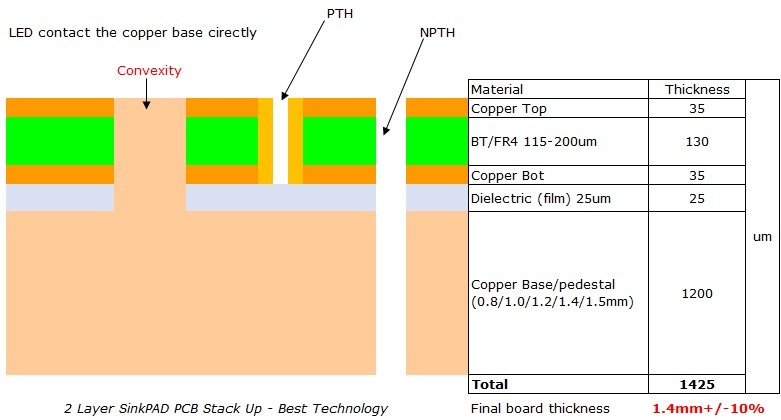

Xếp chồng 2 lớp SinkPAD Board

Ưu điểm khi sử dụng 2 lớp SinkPAD Board:

Lõi kim loại là Đồng có mật độ cao, khả năng dẫn nhiệt mạnh và độ dẫn nhiệt cao hơn. Vì vậy, thể tích có thể nhỏ hơn dưới cùng một công suất.
Nó sử dụng cấu trúc tách nhiệt điện, độ suy giảm Lumen của đèn LED được giảm thiểu và tuổi thọ của đèn được kéo dài.
Thích hợp để kết hợp với đèn công suất cao đơn lẻ, chẳng hạn như Cree XPL, XML, XHP; Osram LED, v.v., cũng như gói COB LED
Các chất bán dẫn công suất cao (transistor, thyristor, diode) cũng như điện trở.
Nhiều loại Hoàn thiện bề mặt có sẵn theo các nhu cầu khác nhau. (ENIG, OSP, Immersion Tin, ENEPIG, HAL) với độ tin cậy tuyệt vời của lớp xử lý bề mặt.
Các cấu trúc khác nhau có thể được thực hiện theo các nhu cầu thiết kế khác nhau của LED. (Chẳng hạn như gờ đồng, khối lõm đồng)
Đặt nhiều mạch hơn trên cùng một mặt, thiết kế bảng mạch phức tạp hơn.

Ứng dụng của Bảng SinkPAD 2L

LED công suất cao (lên đến 200W).
Các chất bán dẫn công suất cao (transistor, thyristor, diode) cũng như điện trở.

Khả năng của bảng SinkaPAD 2 lớp

Vật liệu đế: Đồng: 0,8mm, 1,0mm, 1,2mm, 1,4mm, 1,5mm
Độ dẫn nhiệt: 400 W/m.K.
Độ dày của bảng: 1,0mm~2,0 mm (0,04"~0,08")
Độ dày của đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ (đặc biệt là 3-10 OZ)
Phác thảo: Định tuyến, đục lỗ, Cắt chữ V
Mặt nạ hàn: Dầu trắng/đen/xanh lam/xanh lục/đỏ
Màu huyền thoại/lụa: Đen/trắng/vàng
Hoàn thiện bề mặt: Vàng nhúng, ENEPIG, Thiếc nhúng, OSP
Kích thước tấm tối đa: 600*500mm(23.62"*19.68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 1,5~2 tuần
MP L/T: 2-3 tuần

Tấm SinkPAD 2 lớp,
