Tấm ván SinkPAD 1L

Bo mạch SinkPAD 1 lớp bao gồm một lớp mạch đồng, một lớp điện môi (không dẫn điện), một lõi kim loại/bệ thường là đồng. Đây là cách xếp chồng phổ biến nhất cho Bo mạch SinkPAD và tất nhiên là lựa chọn rẻ nhất, thời gian giao hàng nhanh nhất.

Vì lớp theo dõi chỉ nằm ở mặt trên cùng của bo mạch SinkPAD nên nó cũng thuộc về PCB SinkPAD một mặt và cũng thuộc về bo mạch Đường dẫn nhiệt trực tiếp (DTP), vì vậy hầu hết chúng được sử dụng trong ứng dụng tách nhiệt điện.

Bo mạch SinkPad cung cấp khả năng truyền nhiệt tuyệt vời từ đèn LED đến tấm kim loại cơ bản (đồng), đồng thời vẫn duy trì khả năng cách điện tuyệt vời. Đế đồng cơ bản mang lại tính toàn vẹn cơ học cho đế một mặt, phân phối và truyền nhiệt đến bộ tản nhiệt, bề mặt lắp hoặc trực tiếp vào không khí xung quanh.

PCB SinkPad đế đồng 1 lớp có thể được sử dụng với đế gắn bề mặt và chip & linh kiện dây, và cung cấp khả năng chịu nhiệt thấp hơn nhiều so với MCPCB thông thường. Vì PAD nhiệt của LED tiếp xúc trực tiếp với độ lồi của lõi đồng/bệ, do đó độ dẫn nhiệt có thể là 400W/m.K.

Thường được sử dụng cho đèn LED công suất cao, pad của đèn LED tiếp xúc trực tiếp với đế đồng, do đó nhiệt do đèn LED tạo ra sẽ nhanh chóng tản ra không khí hoặc bộ tản nhiệt, có thể đạt được khả năng tản nhiệt và dẫn nhiệt tốt nhất.

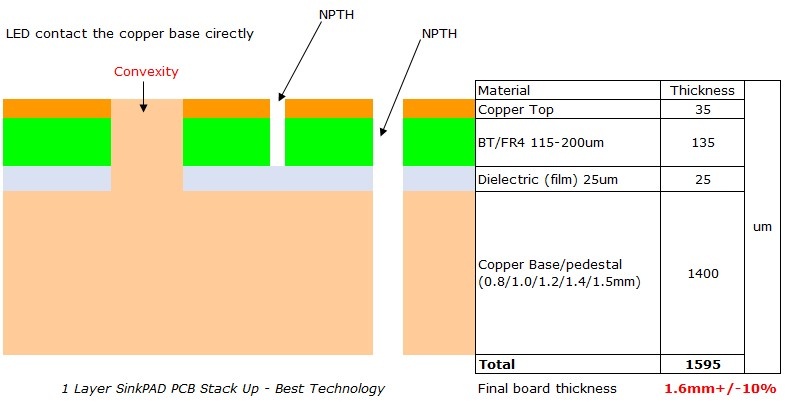

Xếp chồng 1 lớp SinkPAD Board

Ưu điểm của Atilizing SinkPAD Board:

Lõi kim loại là Đồng có mật độ cao, khả năng dẫn nhiệt mạnh và độ dẫn nhiệt cao hơn. Vì vậy, thể tích có thể nhỏ hơn dưới cùng một công suất.
Nó sử dụng cấu trúc tách nhiệt điện, khấu hao Lumen của đèn LED được giảm thiểu và kéo dài tuổi thọ của đèn.
Thích hợp để kết hợp với đèn công suất cao đơn lẻ, chẳng hạn như Cree XPL, XML, XHP; Đèn LED Osram, v.v., cũng như đèn LED gói COB
Chất bán dẫn công suất cao (transistor, thyristor, diode) cũng như điện trở.
Có nhiều loại Hoàn thiện bề mặt theo các nhu cầu khác nhau. (ENIG, OSP, Thiếc ngâm, ENEPIG, HAL) với độ tin cậy tuyệt vời của lớp xử lý bề mặt.
Có thể tạo ra các cấu trúc khác nhau theo các nhu cầu thiết kế khác nhau của đèn LED. (Chẳng hạn như gờ đồng, khối lõm đồng)

Khả năng của bảng SinkaPAD 1 lớp

Vật liệu đế: Đồng: 0,8mm, 1,0mm, 1,2mm, 1,4mm, 1,5mm
Độ dẫn nhiệt: 400 W/m.K.
Độ dày của bảng: 1,0mm~2,0 mm (0,04"~0,08")
Độ dày của đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ (đặc biệt là 3-10 OZ)
Phác thảo: Định tuyến, đục lỗ, Cắt chữ V
Mặt nạ hàn: Dầu trắng/đen/xanh lam/xanh lục/đỏ
Màu huyền thoại/lụa: Đen/trắng/vàng
Hoàn thiện bề mặt: Vàng nhúng, ENEPIG, Thiếc nhúng, OSP
Kích thước tấm tối đa: 600*500mm(23,62"*19,68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 1,5~2 tuần
MP L/T: 2-3 tuần

Tấm ván SinkPAD 1L,
