Tấm ván SinkPAD hai mặt

Bo mạch SinkPAD hai mặt là gì?

Bo mạch SinkPAD hai mặt bao gồm ít nhất hai lớp mạch theo dõi và có ít nhất một lớp mạch ở cả mặt trên và mặt dưới của bo mạch, một lớp điện môi (không dẫn điện), một lõi kim loại/bệ thường là đồng.

Vì có lớp mạch ở cả hai mặt nên kỹ sư có thể đặt nhiều linh kiện hơn (lý tưởng nhất là gấp khoảng 2 lần) trên cùng một mạch có kích thước để thực hiện nhiều chức năng hơn, thiết kế phức tạp hơn, so với bo mạch SinkPAD 1 lớp hoặc bo mạch SinkPAD 2 lớp.

Không có PTH (mạ xuyên lỗ) trên bo mạch SinkPAD hai mặt, vì hạn chế của quy trình sản xuất, khác với PCB lõi kim loại hai mặt có nhiều PTH, và PAD nhiệt của đèn LED sẽ được đặt trực tiếp trên lõi đồng, cũng thuộc về bo mạch Đường dẫn nhiệt trực tiếp (DTP), nhưng kỹ sư cần cân nhắc vị trí tản nhiệt nếu muốn truyền nhiệt nhanh hơn, vì luôn có các thành phần ở cả hai mặt và điều đó làm cho việc thiết kế bo mạch SinkPAD hai mặt trở nên khó khăn và phức tạp hơn so với bo mạch SinkPAD 1L hoặc bo mạch SinkPAD 2L.

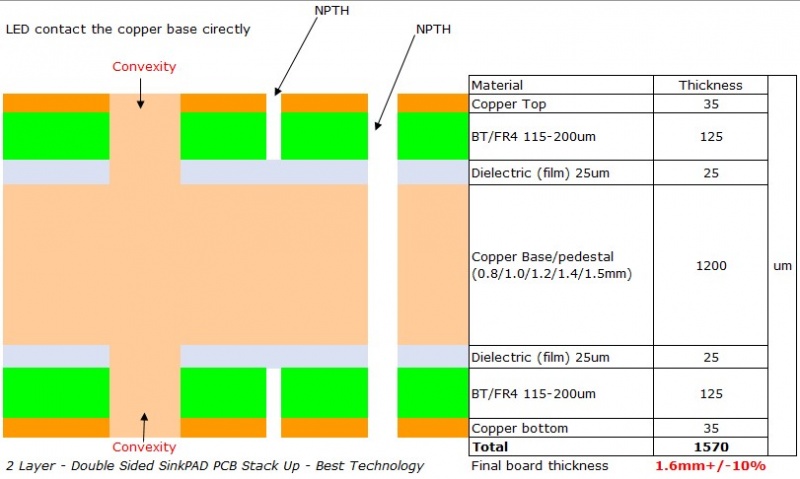

Xếp chồng bảng SinkPAD hai mặt

Ưu điểm của việc sử dụng bảng SinkPAD hai mặt:

Đặt nhiều thành phần hơn ở cả trên và dưới, thiết kế bảng mạch phức tạp hơn.
Sử dụng cấu trúc tách nhiệt điện, giảm thiểu khấu hao Lumen của đèn LED và kéo dài tuổi thọ của đèn.
Thích hợp để kết hợp với đèn công suất cao đơn, chẳng hạn như Cree XPL, XML, XHP; Đèn LED Osram, v.v., cũng như đèn LED gói COB
Chất bán dẫn công suất cao (transistor, thyristor, diode) cũng như điện trở.
Nhiều loại Hoàn thiện bề mặt có sẵn theo các nhu cầu khác nhau. (ENIG, OSP, Immersion Tin, ENEPIG, HAL) với độ tin cậy tuyệt vời của lớp xử lý bề mặt.

Ứng dụng của Bảng SinkPAD hai mặt

Đèn LED công suất cao (lên đến 200W).
Chất bán dẫn công suất cao (transistor, thyristor, diode) cũng như điện trở.

Khả năng của bảng SinkaPAD 2 lớp

Vật liệu đế: Đồng: 0,8mm, 1,0mm, 1,2mm, 1,4mm, 1,5mm
Độ dẫn nhiệt: 400 W/m.K.
Độ dày của bảng: 1,0mm~2,0 mm (0,04"~0,08")
Độ dày của đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ (đặc biệt là 3-10 OZ)
Phác thảo: Định tuyến, đục lỗ, Cắt chữ V
Mặt nạ hàn: Dầu trắng/đen/xanh lam/xanh lục/đỏ
Màu huyền thoại/lụa: Đen/trắng/vàng
Hoàn thiện bề mặt: Vàng nhúng, ENEPIG, Thiếc nhúng, OSP
Kích thước tấm tối đa: 600*500mm(23.62"*19.68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 1,5~2 tuần
MP L/T: 2-3 tuần

Tấm ván SinkPAD hai mặt,
