PCB lõi kép (hai lớp)

MCPCB hai lớp (Kép) bao gồm hai lớp dây dẫn bằng đồng, đặt chúng trên cùng một mặt của lõi kim loại (thường là hợp kim nhôm, đồng hoặc sắt). Đế kim loại nằm ở dưới cùng của toàn bộ MCPCB, khác với MCPCB hai mặt (hai lớp đồng được đặt ở mỗi mặt của lõi kim loại tương ứng) và bạn chỉ có thể lắp SMD ở mặt trên cùng.

Khác với MCPCB một lớp, MCPCB hai lớp yêu cầu một bước ép bổ sung để ép nhiều lớp dẫn nhiệt và lõi kim loại (còn gọi là đế kim loại) lại với nhau.

So với FR4 thông thường, cấu trúc này cần nhiều công nghệ và kinh nghiệm hơn về việc ép nhiều lớp hai lớp cùng với lõi kim loại.

Các bước xử lý của MCPCB với đế kim loại được nhúng trong PCB tương đối phức tạp vì cần phải bịt lỗ sau khi khoan sơ bộ trên đế kim loại để cô lập nó khỏi mạch điện.

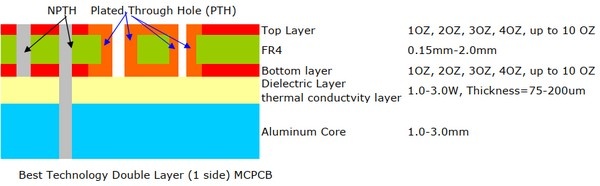

Cấu trúc của PCB lõi kép nhiều lớp

Khả năng của MCPCB 2L

Vật liệu cơ bản: Hợp kim nhôm/đồng/sắt
Độ dẫn nhiệt (lớp điện môi): 0,8, 1,5, 2,0, 3,0 W/m.K.
Độ dày của bo mạch: 0,5mm~3,0mm(0,02"~0,12")
Độ dày của đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3,0 OZ
Phác thảo: Phay, đột, cắt chữ V
Mặt nạ hàn: Trắng/Đen/Xanh dương/Xanh lá/Đỏ Dầu
Màu sắc huyền thoại/Lụa: Đen/Trắng
Hoàn thiện bề mặt: Vàng ngâm, HASL, OSP
Kích thước tấm tối đa: 600*500mm(23,62"*19,68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 5~7 ngày
MP L/T: 6~8 ngày
