MCPCB một lớp

Một MCPCB một mặt lớp đơn giản bao gồm một đế kim loại (thường là nhôm hoặc hợp kim đồng), Lớp điện môi (không dẫn điện), Lớp mạch đồng, các thành phần IC và mặt nạ hàn.

Điện môi prepreg cung cấp khả năng truyền nhiệt tuyệt vời từ lá kim loại và các thành phần đến tấm đế, đồng thời vẫn duy trì khả năng cách điện tuyệt vời. Tấm nhôm/đồng đế mang lại tính toàn vẹn về mặt cơ học cho đế một mặt, đồng thời phân phối và truyền nhiệt đến bộ tản nhiệt, bề mặt lắp hoặc trực tiếp vào không khí xung quanh.

MCPCB một lớp có thể được sử dụng với các thành phần gắn trên bề mặt và chip & dây, và có khả năng chịu nhiệt thấp hơn nhiều so với FR4 PWB. Lõi kim loại có chi phí thấp hơn so với đế gốm và cho phép diện tích lớn hơn nhiều so với đế gốm.

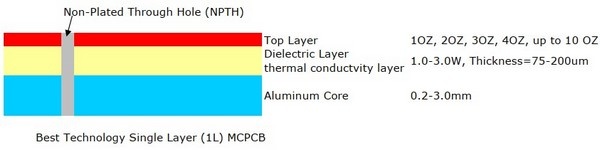

Cấu trúc

Khả năng

Vật liệu cơ bản: Hợp kim nhôm/đồng/sắt
Độ dẫn nhiệt (lớp điện môi): 0,8, 1,0, 1,5, 2,0, 3,0 W/m.K.
Độ dày của tấm: 0,5mm~3,0mm(0,02"~0,12")
Độ dày của đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3,0 OZ, tối đa 10 OZ
Phác thảo: Định tuyến, đục lỗ, V-Cut
Mặt nạ hàn: Trắng/Đen/Xanh lam/Xanh lá/Đỏ Dầu
Màu huyền thoại/Lụa: Đen/Trắng
Hoàn thiện bề mặt: Vàng ngâm, HASL, OSP
Kích thước tấm tối đa: 600*500mm(23,62"*19,68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 4~6 ngày
MP L/T: 5~7 ngày
