PCB lõi kép hai mặt

Nó cũng có hai lớp dây dẫn bằng đồng giống như MCPCB hai lớp, nhưng lõi kim loại nằm ở giữa hai dây dẫn, do đó có các dây dẫn (dấu vết) ở cả hai mặt của lõi kim loại và được kết nối với nhau bằng Vias. Vì vậy, chúng tôi đặt tên cho nó là "MCPCB hai mặt" và bạn có thể lắp SMD ở cả trên và dưới.

Khác với MCPCB một lớp, MCPCB hai mặt cũng yêu cầu một bước ép bổ sung để ghép lớp dẫn nhiệt và lõi kim loại (còn gọi là đế kim loại) lại với nhau. Nhưng đôi khi, một số nhà cung cấp vật liệu Metal Clad thô sẽ cung cấp vật liệu bo mạch đã được ghép.

So với FR4 thông thường, cấu trúc này cần nhiều công nghệ và kinh nghiệm hơn về việc ghép hai lớp với nhau cùng với lõi kim loại.

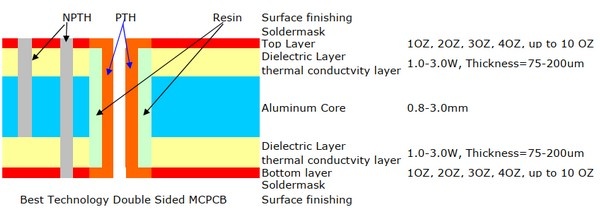

Cấu trúc của MCPCB hai mặt

Khả năng của MCPCB hai mặt

Vật liệu cơ bản: Hợp kim nhôm/đồng/sắt
Độ dẫn nhiệt (lớp điện môi): 0,8, 1,5, 2,0, 3,0 W/m.K.
Độ dày của tấm: 0,5mm~3,0mm(0,02"~0,12")
Độ dày của đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3,0 OZ, 4,0 OZ, 5,0 OZ
Phác thảo: Phay, đột, cắt chữ V
Mặt nạ hàn: Trắng/Đen/Xanh dương/Xanh lá/Đỏ Dầu
Màu huyền thoại/Lụa: Đen/Trắng
Hoàn thiện bề mặt: Vàng ngâm, HASL, OSP
Kích thước tấm tối đa: 600*500mm(23,62"*19,68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 10~15 ngày
MP L/T: 12~15 ngày
