PCB lõi nhiều lớp hơn

Giống như PCB FR4, chúng tôi cũng có thể tạo ra các bo mạch có nhiều hơn 2 lớp mạch và chúng tôi đặt tên cho nó là "MCPCB nhiều lớp". Cấu trúc tương tự như FR4 nhiều lớp, nhưng phức tạp hơn nhiều để tạo ra.

Bạn có thể lắp nhiều linh kiện hơn vào các bo mạch, đặt lớp tín hiệu và lớp đất vào các lớp riêng biệt để đạt được hiệu suất điện tốt hơn.

So với FR4 thông thường, cấu trúc này cần nhiều công nghệ và kinh nghiệm hơn về việc ghép nhiều hơn hai lớp với nhau bằng lõi kim loại và chi phí cao hơn nhiều so với MCPCB 2 lớp hoặc MCPCB hai mặt.

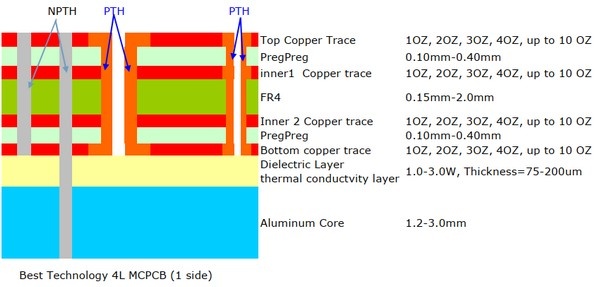

Cấu trúc của MCPCB nhiều lớp

Khả năng của MCPCB nhiều lớp

Vật liệu cơ bản: Hợp kim nhôm/đồng/sắt
Độ dẫn nhiệt (lớp điện môi): 0,8, 1,5, 2,0, 3,0 W/m.K.
Độ dày của tấm: 0,8mm~3,0mm(0,02"~0,12")
Độ dày của đồng: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3.0 OZ
Phác thảo: Định tuyến, đục lỗ, V-Cut
Mặt nạ hàn: Dầu trắng/đen/xanh lam/xanh lá/đỏ
Màu huyền thoại/lụa: Đen/trắng
Hoàn thiện bề mặt: Vàng nhúng, HASL, OSP
Kích thước tấm tối đa: 600*500mm(23,62"*19,68")
Đóng gói: Túi chân không/nhựa
Mẫu L/T: 15~18 ngày
MP L/T: 15~20 ngày
