Giải pháp Lỗ Via Mù Đáng Tin Cậy cho Thiết Kế PCB Mật Độ Cao

Lỗ Via Mù là một công nghệ kết nối quan trọng kết nối một lớp ngoài của bảng mạch in với một hoặc nhiều lớp bên trong mà không xuyên qua toàn bộ bảng. Bài viết này cung cấp hướng dẫn toàn diện để hiểu về lỗ via mù, lợi ích, sự đánh đổi và ứng dụng tối ưu của chúng trong điện tử hiện đại.

Tại EBest Circuit (Best Technology), chúng tôi là nhà sản xuất PCB chuyên nghiệp chuyên về công nghệ kết nối mật độ cao (HDI). Chúng tôi có chuyên môn trong việc cung cấp các bảng mạch đáng tin cậy, hiệu suất cao với các lỗ via mù và lỗ via chôn phức tạp trong PCB. Chúng tôi kết hợp thiết bị hiện đại với kinh nghiệm kỹ thuật sâu sắc để biến những thiết kế thách thức nhất của bạn thành hiện thực có thể sản xuất được. Xin vui lòng liên hệ với đội ngũ của chúng tôi tại sales@bestpcb.vn để thảo luận về dự án của bạn.

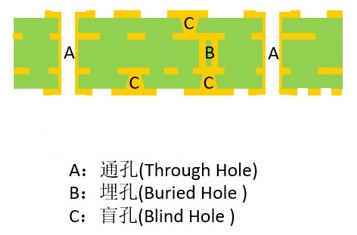

Định Nghĩa Lỗ Via Mù: Lỗ Via Mù Thực Sự Có Nghĩa Gì Trong Thiết Kế PCB Hiện Đại

Về bản chất, một lỗ via mù là một lỗ xuyên có mạ bắt đầu từ một lớp ngoài của PCB và kết thúc tại một lớp bên trong, mà không đi qua toàn bộ độ dày của bảng. Nó là một yếu tố nền tảng của thiết kế HDI, cho phép sử dụng không gian hiệu quả hơn.

• Chức Năng Chính: Tạo kết nối điện giữa một lớp bề mặt và một lớp dưới bề mặt.
• Đặc Điểm Chính: Lỗ có độ sâu xác định, không xuyên qua.
• Hình Thành: Thường được tạo ra bằng cách khoan laser chính xác sau khi các lớp lõi liên quan được ép laminate.
• Nhận Dạng Hình Ảnh: Trên một bảng hoàn thiện, một via mù chỉ nhìn thấy ở một mặt (mặt mà nó bắt đầu).

Định nghĩa lỗ via mù tập trung vào vai trò của nó như một kết nối tiết kiệm không gian. Không giống như một via xuyên tiêu chuẩn, nó không tạo ra một lỗ “xuyên”, do đó bảo tồn các kênh định tuyến trên các lớp mà nó không cần kết nối. Điều này làm cho nó không thể thiếu cho các thành phần nhỏ gọn, có số chân cao như bộ xử lý và FPGA hiện đại.

Cách Via Mù trong PCB Cải Thiện Mật Độ Định Tuyến và Toàn Vẹn Tín Hiệu

Việc triển khai lỗ via mù trong PCB mang lại hai lợi ích quan trọng: tiết kiệm không gian đáng kể và cải thiện hiệu suất điện. Phần này phân tích cách chúng đạt được điều này.

• Tăng Kênh Định Tuyến: Bằng cách loại bỏ lỗ xuyên trên các lớp không liên quan, via mù giải phóng không gian quý giá cho các đường tín hiệu bổ sung.
• Định Tuyến Thoát Cho BGA: Chúng cho phép kết nối trực tiếp từ các pad bóng BGA bên trong đến các lớp tín hiệu nội bộ cần thiết, đơn giản hóa việc fanout.
• Giảm Chiều Dài Stub Via: Trong thiết kế tốc độ cao, phần không sử dụng của một via (stub) hoạt động như một ăng-ten. Via mù vốn có stub ngắn hơn hoặc không tồn tại, giảm thiểu phản xạ và suy giảm tín hiệu.
• Cải Thiện Mạng Phân Phối Nguồn (PDN): Các đường dẫn ngắn hơn, trực tiếp hơn từ các mặt phẳng nguồn đến các chân thiết bị giảm cảm kháng và cải thiện phản ứng thoáng qua.
• Tối Ưu Hóa Số Lớp: Thường cho phép cùng một chức năng với ít lớp tổng thể hơn so với chỉ sử dụng các via xuyên, có thể giảm chi phí và độ dày.

Việc sử dụng chiến lược via mù là phản ứng trực tiếp với nhu cầu thu nhỏ và tốc độ tín hiệu cao hơn. Chúng không chỉ là một tùy chọn sản xuất mà còn là công cụ thiết kế quan trọng để đạt được giải pháp lỗ via mù đáng tin cậy cho thiết kế PCB mật độ cao.

Via Mù so với Microvia: Sự Khác Biệt Về Cấu Trúc, Quy Trình và Ứng Dụng

Mặc dù thường được nhắc đến cùng nhau, via mù và microvia được định nghĩa bởi các tiêu chí cơ bản khác nhau. Hiểu sự khác biệt giữa via mù và microvia là cần thiết để xác định thông số xếp chồng PCB và quyết định thiết kế HDI chính xác.

Via Mù so với Microvia

Đặc điểm	Via Mù	Microvia
Cơ Sở Định Nghĩa	Độ Sâu (từ lớp ngoài đến lớp trong)	Kích Thước (≤ 150 µm)
Đường Kính Điển Hình	Linh Hoạt (≥ 0,20 mm phổ biến)	Rất nhỏ (≈ 0,10 mm / 4 mil)
Phương Pháp Khoan	Cơ học hoặc laser	Chỉ laser
Tỷ Lệ Khía Cạnh	Biến đổi	Rất thấp (≤ 1:1)
Sử dụng điển hình	Chuyển tiếp HDI tiêu chuẩn	Fanout khoảng cách nhỏ, lớp xây dựng

Một microvia thường là một via mù, nhưng một via mù không nhất thiết là một microvia.
Thuật ngữ microvia chỉ đơn thuần đề cập đến kích thước lỗ, trong khi via mù mô tả độ sâu mà lỗ kết nối trong xếp chồng PCB.

Trong các thiết kế HDI tiên tiến, các microvia mù thường được triển khai trong các cấu hình xếp chồng hoặc so le để hỗ trợ mật độ định tuyến cực cao và các thành phần có khoảng cách nhỏ.

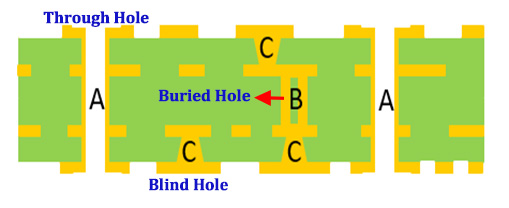

Via Chôn so với Via Mù: Hiểu Về Via Chôn trong PCB và Khi Nào Sử Dụng Mỗi Loại

Lựa chọn giữa via chôn và via mù phụ thuộc vào nhu cầu kết nối lớp. Cả hai đều là các via nội bộ, nhưng điểm truy cập của chúng khác nhau.

• Via Mù: Kết nối một lớp ngoài với một lớp trong. Nhìn thấy ở một mặt của bảng.
• Via Chôn: Kết nối hai hoặc nhiều lớp bên trong mà không chạm tới lớp ngoài nào. Hoàn toàn ẩn trong bảng sau khi ép laminate cuối cùng.

Khi Nào Sử Dụng Mỗi Loại:

• Sử Dụng Via Mù: Khi bạn cần kết nối các thành phần gắn bề mặt (như BGA) trực tiếp với một mặt phẳng tín hiệu hoặc nguồn nội bộ cụ thể. Đây là kịch bản phổ biến nhất cho fanout thành phần.

• Sử Dụng Via Chôn: Khi bạn có định tuyến dày đặc giữa hai lớp nội bộ không cần kết nối với bề mặt. Điều này giúp giải quyết tắc nghẽn định tuyến nội bộ mà không tiêu tốn không gian bề mặt hoặc ảnh hưởng đến định tuyến lớp ngoài.

Sự kết hợp giữa via mù và via chôn rất mạnh mẽ. Ví dụ, một thiết kế có thể sử dụng via mù để fanout một BGA đến lớp trong đầu tiên, sau đó sử dụng via chôn trong PCB để định tuyến giữa các lớp nội bộ sâu hơn, tối đa hóa hiệu quả định tuyến trên toàn bộ xếp chồng.

Quy Trình Via Mù Từng Bước Từ Khoan Đến Ép Laminate

Quy trình via mù có tính tuần tự hơn so với các via xuyên, bao gồm nhiều chu kỳ ép laminate. Dưới đây là tổng quan đơn giản hóa cho một via mù được khoan bằng laser:

• Chế Tạo Lõi: Sản xuất lõi lớp trong sẽ chứa lớp mục tiêu của via mù.

• Ép Laminate Các Lớp Xây Dựng: Ép laminate lớp cách điện và lá đồng cho lớp ngoài lên lõi.

• Khoan Laser: Sử dụng laser CO₂ hoặc UV để mài mòn vật liệu cách điện xuống đến pad đồng mục tiêu, tạo ra ý nghĩa lỗ mù về mặt vật lý.

• Khử Vết & Làm Sạch: Loại bỏ mảnh vụn do laser gây ra và vết nhựa epoxy từ lỗ để đảm bảo độ bám dính tốt.

• Mạ Đồng Không Điện: Áp dụng một lớp hạt dẫn điện mỏng lên thành lỗ.

• Mạ Đồng Điện Phân: Tăng độ dày đồng để tạo thành một thùng dẫn điện chắc chắn—đây là cách để khoan một lỗ mù về mặt điện.

• Định Hình Lớp Ngoài: Áp dụng hình ảnh và khắc để xác định mạch lớp ngoài, kết nối với via mù đã được mạ.

• Ép Laminate Cuối (nếu cần): Cấu trúc phụ này có thể được ép laminate với các lớp bổ sung, có thể che phủ nó để tạo ra một via chôn trong bảng cuối cùng.

Quy trình kiểm soát này là điều cho phép tạo ra các kết nối mật độ cao, đáng tin cậy.

Via Mù so với Khoan Ngược: Giải Thích Các Đánh Đổi Về Điện và Sản Xuất

Cả via mù và khoan ngược đều được sử dụng để giảm thiểu hiệu ứng đoạn via và cải thiện toàn vẹn tín hiệu, đặc biệt trong các thiết kế PCB tốc độ cao. Tuy nhiên, quyết định via mù so với khoan ngược phản ánh hai triết lý thiết kế cơ bản khác nhau: một được thiết kế từ đầu, cái còn lại được áp dụng như một biện pháp sửa chữa sau quá trình.

Via Mù so với Khoan Ngược

Khía cạnh	Via Mù	Khoan Ngược
Cách Tiếp Cận Cốt Lõi	Đoạn tránh được bằng thiết kế	Đoạn được loại bỏ sau đó
Khi Được Áp Dụng	Trong quá trình xây dựng	Sau khi hoàn thành sản xuất
Loại Via	Via không xuyên	Via xuyên
Tác Động Thiết Kế	Xếp chồng được lên kế hoạch trước	Nâng cao thiết kế hiện có
Sử dụng điển hình	HDI, thiết kế mới	Cải thiện hiệu suất

Một via mù là một giải pháp chủ động: via không bao giờ tạo ra một đoạn dài vì kết nối được giới hạn có chủ ý đến các lớp cụ thể trong thiết kế xếp chồng ban đầu.

Ngược lại, khoan ngược là một kỹ thuật phản ứng. Nó loại bỏ phần không sử dụng của một via xuyên sau khi sản xuất thông qua khoan độ sâu kiểm soát, cải thiện toàn vẹn tín hiệu mà không cần thiết kế lại cấu trúc via ban đầu.

Đối với các thiết kế HDI tốc độ cao mới, via mù thường là lựa chọn tích hợp và có thể mở rộng hơn.
Đối với các thiết kế nhiều lớp hiện có cần cải thiện hiệu suất mà không cần thay đổi lớn về xếp chồng, khoan ngược cung cấp một giải pháp thay thế thực tế.

Cách Tính Chi Phí Via Mù và Những Yếu Tố Nào Đẩy Giá Lên?

Hiểu các yếu tố chi phí của via mù là điều cần thiết cho thiết kế tiết kiệm ngân sách. Chi phí cao hơn so với PCB lỗ xuyên tiêu chuẩn đến từ sự phức tạp của quy trình và vật liệu bổ sung.

Các yếu tố chi phí chính bao gồm:

• Chu Kỳ Ép Bổ Sung: Mỗi chuỗi lớp yêu cầu via mù cần một bước ép riêng, tăng thời gian ép và xử lý.

• Khoan Laser: Thiết bị khoan laser có chi phí vận hành và bảo trì cao hơn so với khoan cơ học. Số lượng lần bắn laser ảnh hưởng trực tiếp đến chi phí.

• Tăng Bước Quy Trình: Khử vết, mạ kim loại và mạ các lỗ nhỏ, tỷ lệ khía cạnh cao đòi hỏi kiểm soát chính xác và tăng thời gian.

• Vật Liệu: Các vật liệu đường nét mịn và chất cách điện có thể khoan bằng laser chuyên dụng có thể được yêu cầu.

• Giảm Tỷ Lệ Sản Xuất Tổng Thể: Sự phức tạp của quy trình via mù có thể ảnh hưởng đến tỷ lệ sản xuất, một yếu tố chi phí được tính vào giá cả.

Lỗ via có phải là một lỗ xuyên có mạ không? Mặc dù tất cả các lỗ via trong PCB hiện đại đều được mạ, nhưng không phải tất cả đều là lỗ xuyên. Lỗ via mù trong PCB sử dụng các lỗ mù có mạ, yêu cầu quy trình phức tạp hơn so với mạ lỗ xuyên đơn giản, góp phần vào cấu trúc chi phí.

Ứng dụng PCB Lỗ Via Mù: Nơi Thiết Kế PCB Lỗ Via Mù Mang Lại Giá Trị Thực Sự

Giá trị của PCB lỗ via mù trở nên không thể phủ nhận trong các ứng dụng nơi hiệu suất, mật độ và độ tin cậy hội tụ.

• Thiết Bị Di Động & Đeo: Điện thoại thông minh, máy tính bảng và đồng hồ thông minh nơi không gian là vô cùng quý giá.
• Máy Tính Tốc Độ Cao: Máy chủ, bộ chuyển mạch mạng và GPU yêu cầu tính toàn vẹn tín hiệu tuyệt vời ở tốc độ đa gigabit.
• Điện Tử Y Tế Tiên Tiến: Thiết bị cấy ghép và thiết bị chẩn đoán thu nhỏ.
• Hàng Không Vũ Trụ & Điện Tử Quốc Phòng: Hệ thống đòi hỏi độ tin cậy cao trong các gói nhỏ gọn, chắc chắn.
• Điện Tử Ô Tô Tiên Tiến: Cảm biến ADAS, hệ thống giải trí và các đơn vị điều khiển động cơ.

Trong các lĩnh vực này, khả năng định tuyến các mạch phức tạp một cách đáng tin cậy trong một hình thức nhỏ gọn khiến các lỗ via mù không chỉ là một lựa chọn, mà là một nhu cầu thiết yếu cho sự phát triển sản phẩm thành công.

Tóm lại, công nghệ lỗ via mù là một công cụ không thể thiếu cho thiết kế PCB mật độ cao, hiệu suất cao, cung cấp kết nối quan trọng tiết kiệm không gian và nâng cao tính toàn vẹn tín hiệu. Bài viết này đã khám phá định nghĩa, lợi ích, sự khác biệt chính so với các loại lỗ khác, quy trình sản xuất, cân nhắc chi phí và các ứng dụng chính của nó.

Đối với các nhà thiết kế đang điều hướng sự phức tạp của HDI, việc hợp tác với một nhà sản xuất có kinh nghiệm là rất quan trọng. EBest Circuit (Best Technology) chuyên biến các thiết kế phức tạp thành các bảng mạch sản xuất đáng tin cậy, hiệu suất cao. Chuyên môn của chúng tôi trong các quy trình tiên tiến như lỗ via mù và lỗ via chôn đảm bảo sản phẩm của bạn hưởng lợi từ hiệu suất tối ưu và khả năng sản xuất. Xin vui lòng liên hệ với đội ngũ kỹ thuật của chúng tôi bất cứ lúc nào tại sales@bestpcb.vn để được tư vấn.

Câu hỏi Thường gặp

Sự khác biệt giữa lỗ via mù và lỗ via xuyên qua là gì?

• Lỗ via mù kết nối một lớp ngoài với một lớp trong mà không đi qua toàn bộ bảng. Lỗ via xuyên qua đi qua tất cả các lớp của bảng.

Sự khác biệt giữa lỗ via mù và lỗ via chôn là gì?

• Lỗ via mù có thể nhìn thấy trên một bề mặt bảng, trong khi lỗ via chôn hoàn toàn ẩn bên trong bảng, chỉ kết nối các lớp bên trong.

Lỗ via mù có đắt hơn không?

• Có, do các bước sản xuất bổ sung như khoan laser và cán lớp tuần tự, lỗ via mù đắt hơn so với lỗ via xuyên qua tiêu chuẩn.

Sự khác biệt giữa lỗ via mù và khoan ngược là gì?

• Lỗ via mù được thiết kế từ đầu để tránh một đoạn stub dài. Khoan ngược là một hoạt động thứ cấp loại bỏ đoạn stub từ một lỗ via xuyên qua hiện có.

Lỗ via có phải là lỗ xuyên qua mạ không?

• Trong thuật ngữ thông thường, “lỗ xuyên qua mạ” (PTH) đặc biệt đề cập đến một lỗ via đi qua toàn bộ bảng. Tuy nhiên, tất cả các lỗ via hiện đại (mù, chôn, vi mô) đều có lỗ mạ. Vì vậy, trong khi tất cả các PTH là lỗ via, không phải tất cả các lỗ via đều là lỗ xuyên qua.
