Sản xuất SMT PCBA là xương sống của sản xuất sản phẩm điện tử hiện đại, cho phép thiết kế nhỏ gọn, mật độ linh kiện cao và hiệu suất đáng tin cậy trong các sản phẩm điện tử thuộc nhiều ngành công nghiệp khác nhau, bao gồm ô tô, điều khiển công nghiệp, thiết bị y tế và điện tử tiêu dùng.

PCBA trong sản xuất là gì?

PCBA là viết tắt của Lắp ráp Bảng mạch In. Trong sản xuất, nó đề cập đến một PCB trống sau khi các linh kiện điện tử được gắn và hàn lên đó. Bảng mạch không còn chỉ là một nền tảng cơ học. Nó trở thành một đơn vị điện tử hoạt động có thể được kiểm tra, lập trình và tích hợp vào sản phẩm cuối cùng.

Một PCB tự nó chứa các đường dẫn đồng, miếng đệm và lỗ thông. Nó không thể thực hiện bất kỳ chức năng nào. Sản xuất PCBA tạo giá trị bằng cách đặt các điện trở, tụ điện, IC, đầu nối và các bộ phận khác lên bảng mạch tại các vị trí chính xác. Khi đã hàn, các linh kiện này tạo thành các mạch điện hoàn chỉnh.

Trong các nhà máy hiện đại, sản xuất PCBA được coi là một hệ thống chứ không phải là một bước đơn lẻ. Nó bao gồm kiểm soát vật liệu, thực hiện lắp ráp, kiểm tra và xác nhận chức năng. Mỗi hoạt động ảnh hưởng đến hiệu suất và độ tin cậy lâu dài. Đó là lý do tại sao sản xuất SMT PCBA tiên tiến tập trung vào kết quả có thể lặp lại, không chỉ là tốc độ lắp ráp.

Quy trình SMT trong PCBA là gì?

Quy trình SMT trong PCBA mô tả cách các linh kiện gắn bề mặt được đặt và hàn lên PCB. Không giống như các phương pháp xuyên lỗ cũ, SMT đặt các linh kiện trực tiếp lên các miếng đệm bề mặt. Điều này cho phép các bộ phận nhỏ hơn, mật độ cao hơn và lắp ráp tự động nhanh hơn.

Quy trình SMT PCBA thường bắt đầu với việc in kem hàn. Một khuôn mẫu áp dụng kem hàn lên từng miếng đệm với thể tích được kiểm soát. Độ chính xác ở đây là rất quan trọng. Quá nhiều kem có thể gây ngắn mạch. Quá ít có thể làm yếu các mối nối.

Sau khi in, máy gắp và đặt linh kiện vào các miếng đệm đã bôi kem. Những máy này hoạt động với tốc độ cao trong khi duy trì độ chính xác về vị trí. Các máy SMT tiên tiến có thể xử lý các linh kiện thụ động nhỏ, IC có chân mịn và các gói phức tạp trong cùng một lần chạy.

Bảng mạch đã được gắn linh kiện sau đó đi vào lò hàn lại. Nhiệt độ được kiểm soát làm tan chảy kem hàn và tạo thành các mối nối vĩnh viễn. Hồ sơ nhiệt độ được điều chỉnh cẩn thận để phù hợp với giới hạn linh kiện và hóa học hàn. Khi nguội, bảng mạch ra khỏi lò như một lắp ráp SMT hoàn chỉnh.

Kiểm tra sau hàn lại xác minh chất lượng hàn và độ chính xác của vị trí. Kiểm tra quang học tự động là phổ biến, trong khi kiểm tra X-quang được sử dụng cho các mối nối ẩn như BGA.

Có bao nhiêu loại PCBA?

Các loại PCBA thường được phân loại theo phương pháp lắp ráp và nhu cầu ứng dụng. Các loại PCBA phổ biến bao gồm:

• SMT PCBA: Sử dụng các linh kiện gắn bề mặt trên một hoặc cả hai mặt của PCB. Đây là phương pháp được sử dụng rộng rãi nhất hiện nay do hiệu quả và hỗ trợ bố trí nhỏ gọn.

• PCBA xuyên lỗ: Các linh kiện có chân dẫn đi qua các lỗ khoan và được hàn ở phía đối diện. Phương pháp này vẫn được sử dụng cho các đầu nối và các bộ phận cần neo cơ học mạnh mẽ.

• PCBA công nghệ hỗn hợp: Kết hợp các linh kiện SMT và xuyên lỗ trên cùng một bảng mạch. Nhiều thiết kế công nghiệp và nguồn điện dựa vào phương pháp kết hợp này.

• PCBA một mặt: Các linh kiện chỉ được gắn trên một mặt của bảng mạch. Điều này phổ biến cho các bảng điều khiển đơn giản hoặc thiết kế nhạy cảm về chi phí.

• PCBA hai mặt: Các linh kiện được gắn trên cả hai mặt. Phương pháp này tăng mật độ chức năng mà không tăng kích thước bảng mạch.

Mỗi loại đặt ra các yêu cầu khác nhau về thiết bị, kiểm soát quy trình và kiểm tra. Các giải pháp sản xuất SMT PCBA tiên tiến được thiết kế để hỗ trợ tất cả các cấu hình này với chất lượng ổn định.

Dòng SMT trong sản xuất là gì?

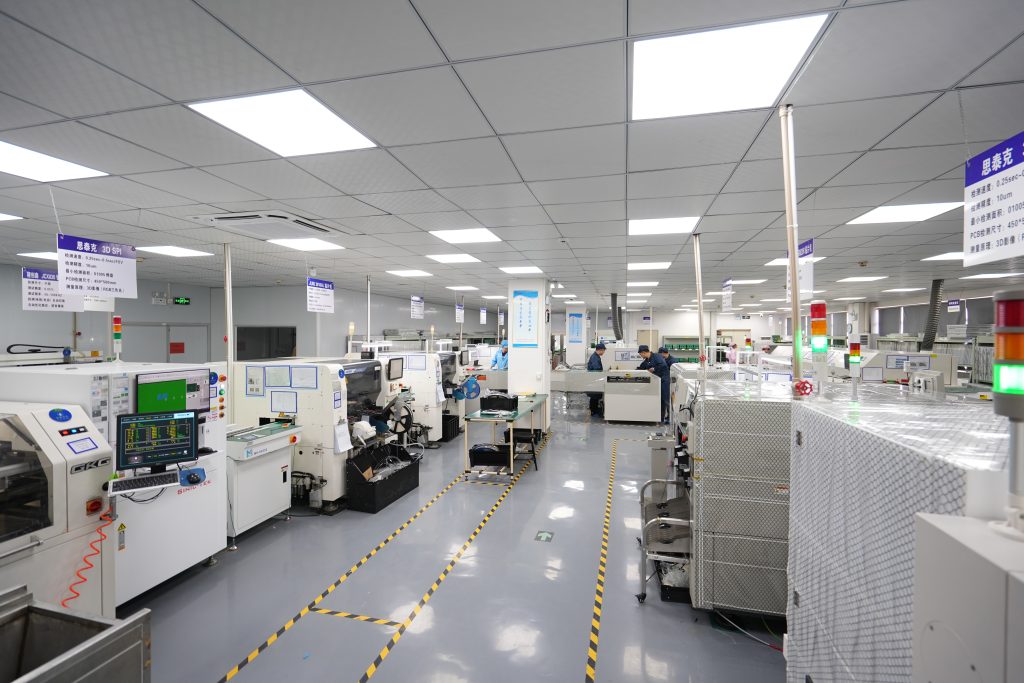

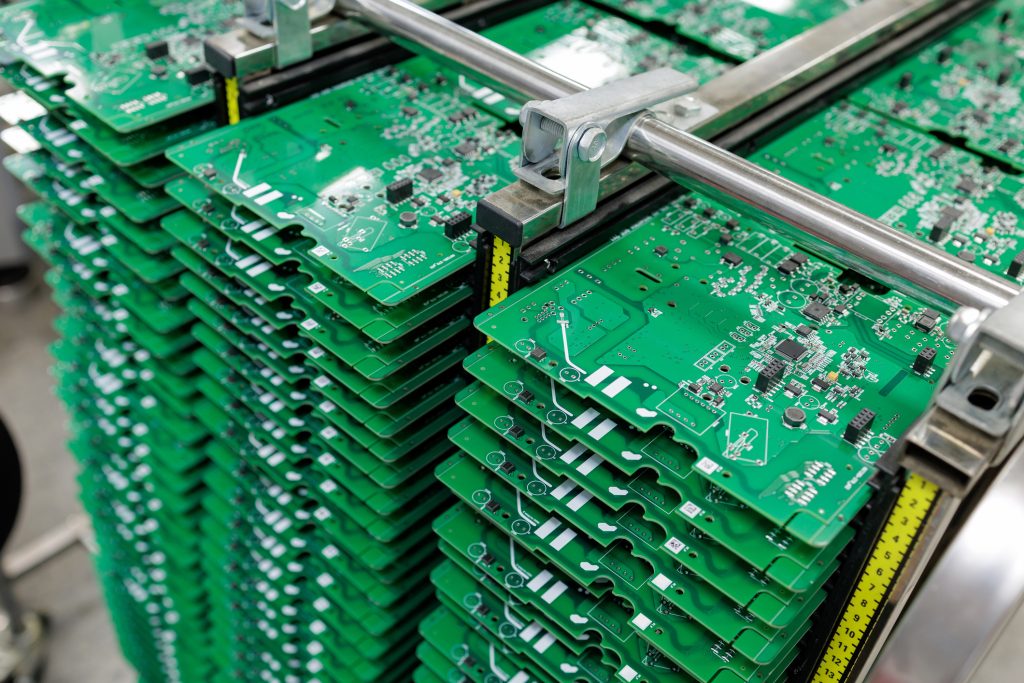

Dòng SMT là dây chuyền sản xuất vật lý nơi diễn ra lắp ráp gắn bề mặt. Nó không phải là một máy duy nhất, mà là một chuỗi thiết bị phối hợp làm việc cùng nhau.

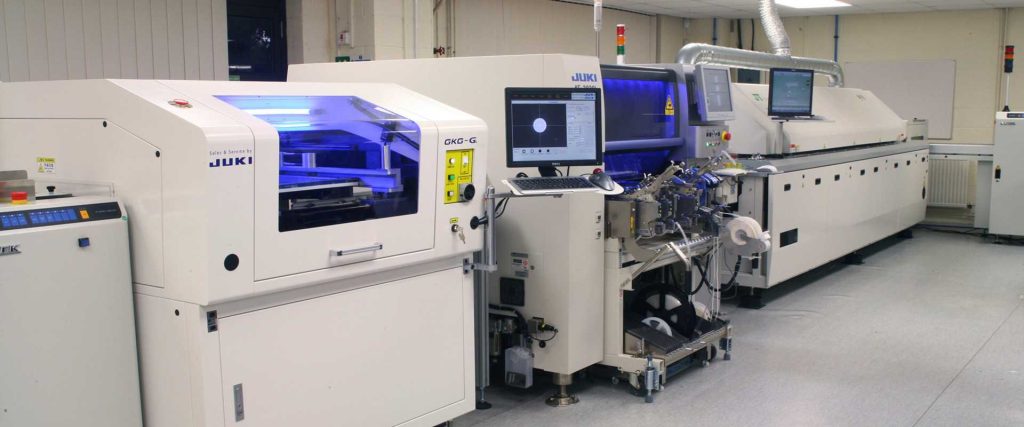

Một dây chuyền SMT điển hình bao gồm máy in kem hàn, máy gắp và đặt, lò hàn lại và hệ thống kiểm tra. Các bảng mạch di chuyển qua dây chuyền này trong một luồng được kiểm soát.

Các dây chuyền SMT hiện đại được tự động hóa cao. Chúng dựa vào các bộ cấp liệu, hệ thống thị giác và tích hợp phần mềm để duy trì độ chính xác. Dữ liệu từ mỗi máy có thể được thu thập để theo dõi năng suất và phát hiện xu hướng sớm.

Một dây chuyền SMT tiên tiến cũng linh hoạt. Nó có thể chuyển đổi giữa các sản phẩm nhanh chóng với thời gian chết tối thiểu. Sự linh hoạt này hỗ trợ các nguyên mẫu, xây dựng số lượng thấp và sản xuất hàng loạt trên cùng một cơ sở hạ tầng.

Các giai đoạn của SMT là gì?

Quy trình SMT có thể được chia thành các giai đoạn rõ ràng. Mỗi giai đoạn có một mục đích cụ thể và tập trung vào chất lượng.

Các giai đoạn chính bao gồm:

• Chuẩn bị vật liệu: Các linh kiện được kiểm tra, nướng nếu cần, và nạp vào bộ cấp liệu. PCB được kiểm tra độ sạch và độ phẳng.
• In kem hàn: Kem được áp dụng qua một khuôn lên các miếng đệm PCB. Độ chính xác in ấn đặt nền tảng cho chất lượng mối hàn.
• Đặt linh kiện: Máy gắp và đặt linh kiện vào các miếng đệm đã bôi kem. Hệ thống thị giác xác minh căn chỉnh trong quá trình đặt.
• Hàn lại: Các bảng mạch đi qua một hồ sơ nhiệt được kiểm soát. Hàn tan chảy, làm ướt các miếng đệm và tạo thành các mối nối.
• Kiểm tra và xác minh: Hệ thống AOI và X-quang kiểm tra các mối hàn và vị trí linh kiện. Các lỗi được đánh dấu để sửa chữa.

Mỗi giai đoạn đóng góp vào hiệu suất cuối cùng. Sản xuất SMT PCBA tiên tiến tập trung vào việc cân bằng các giai đoạn này để tránh các điểm yếu tiềm ẩn chỉ xuất hiện trong quá trình sử dụng thực tế.

Thiết bị nào được sử dụng trong lắp ráp SMT?

Lắp ráp SMT dựa vào một tập hợp các máy chuyên dụng, mỗi máy thực hiện một nhiệm vụ xác định.

Thiết bị SMT chính bao gồm:

• Máy in kem hàn: Những máy này áp dụng kem với độ dày và căn chỉnh chính xác.
• Máy gắp và đặt: Chúng đặt linh kiện với tốc độ cao và độ chính xác cao.
• Lò hàn lại: Lò đa vùng kiểm soát tốc độ gia nhiệt và làm mát. Hàn lại bằng nitơ thường được sử dụng để cải thiện chất lượng mối hàn.
• Hệ thống kiểm tra quang học tự động: AOI kiểm tra các bộ phận bị thiếu, lỗi phân cực và khuyết tật hàn sau khi hàn lại.
• Máy kiểm tra X-quang: Được sử dụng cho các mối nối ẩn như BGA và QFN. Chúng tiết lộ các lỗ hổng và cầu nối không thể nhìn thấy bằng mắt thường.

Thiết bị hỗ trợ như máy nạp, máy dỡ và băng tải đảm bảo luồng bảng mạch mượt mà. Trong sản xuất SMT PCBA tiên tiến, việc lựa chọn thiết bị được thúc đẩy bởi yêu cầu sản phẩm.

Sự khác biệt giữa PCB và SMT là gì?

PCB và SMT có liên quan chặt chẽ nhưng phục vụ các vai trò khác nhau trong sản xuất điện tử. PCB là bảng mạch vật lý. SMT là một phương pháp được sử dụng để lắp ráp linh kiện lên bảng mạch đó.

PCB xác định số lớp, vật liệu, độ dày và bố trí đồng. Nó được chế tạo trước khi bất kỳ linh kiện nào được thêm vào. SMT đến sau và tập trung vào cách các bộ phận được gắn và hàn.

Một sự khác biệt khác nằm ở trách nhiệm. Chế tạo PCB là về độ chính xác cấu trúc và tính toàn vẹn điện. Lắp ráp SMT là về độ chính xác vị trí và độ tin cậy của mối hàn.

Ngành công nghiệp nào sử dụng SMT?

SMT được sử dụng trên hầu hết mọi ngành công nghiệp điều khiển bằng điện tử. Sự linh hoạt và hiệu quả của nó làm cho nó phù hợp cho cả sản phẩm số lượng lớn và sản phẩm chuyên biệt.

Các ngành công nghiệp phụ thuộc nhiều vào SMT bao gồm:

• Điện tử tiêu dùng: Điện thoại thông minh, thiết bị đeo và thiết bị gia đình phụ thuộc vào các lắp ráp SMT nhỏ gọn.
• Điều khiển công nghiệp: Hệ thống tự động hóa và bộ điều khiển yêu cầu sản xuất SMT PCBA ổn định với vòng đời sản phẩm dài.
• Điện tử ô tô: Các đơn vị điều khiển, cảm biến và hệ thống giải trí sử dụng SMT cho mật độ và độ tin cậy.
• Thiết bị y tế: Thiết bị chẩn đoán và theo dõi đòi hỏi quy trình sạch và lắp ráp SMT có thể truy xuất nguồn gốc.
• Viễn thông: Phần cứng mạng và trạm gốc dựa vào thiết kế SMT PCBA tốc độ cao.
• Hàng không vũ trụ và quốc phòng: Các lắp ráp SMT chịu lực hỗ trợ các hệ thống quan trọng trong nhiệm vụ.

Trên các lĩnh vực này, các giải pháp sản xuất SMT PCBA hiệu quả cho phép đổi mới nhanh hơn và cung cấp đáng tin cậy.

Kết luận:

Sản xuất PCBA SMT là xương sống của sản xuất điện tử hiện đại. Nó biến các PCB trống thành các cụm chức năng thông qua việc đặt chính xác, hàn kiểm soát và kiểm tra kỹ lưỡng.

Nếu bạn đang lên kế hoạch cho một dự án mới hoặc xem xét lại chiến lược sản xuất PCBA SMT hiện tại của mình, sự hướng dẫn chuyên nghiệp sẽ tạo ra sự khác biệt. Để được tư vấn kỹ thuật hoặc thắc mắc về dự án, hãy liên hệ sales@bestpcb.vn
